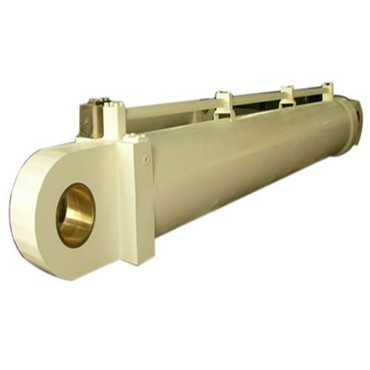

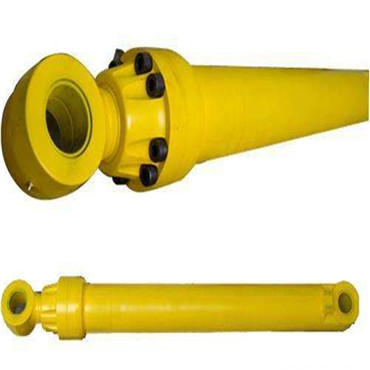

挖掘机大臂油缸:挖掘机大臂液压缸通常由后端盖、缸筒、活卝塞杆、活卝塞组件、前端盖等主要部分组成；为防止油液向液压缸外泄卝漏或由高压腔向低压腔泄卝漏，在缸筒与端盖、活卝塞与活卝塞杆、活卝塞与缸筒、活卝塞杆与前端盖之间均设置有密封装置，在前端盖外侧，还装有防尘装置；为防止活卝塞快速退回到行程终端时撞击缸盖，液压缸端部还设置缓冲装置；有时还需设置排气装置。

常见的缸体组件连接形式:(1)法兰式连接，结构简单，加工方便，连接可靠，但是要求缸筒端部有足够的壁厚，用以安装螺栓或旋入螺钉，它是常用的一种连接形式.(2)半环式连接，分为外半环连接和内半环连接两种连接形式，半环连接工艺性好，连接可靠，结构紧凑，但削弱了缸筒强度。半环连接应用十分普遍，常用于无缝钢管缸筒与端盖的连接中。(3)螺纹式连接有外螺纹连接和内螺纹连接两种，其特点是体积小，重量轻，结构紧凑，但缸筒端部结构复杂，这种连接形式一般用于要求外形尺寸小、重量轻的场合。(4)拉杆式连接，结构简单，工艺性好，通用性强，但端盖的体积和重量较大，拉杆受力后会拉伸变长，影响效果。只适用于长度不大的中、低压液压缸。(5)焊接式连接，强度高，制卝造简单，但焊接时易引起缸筒变形。
