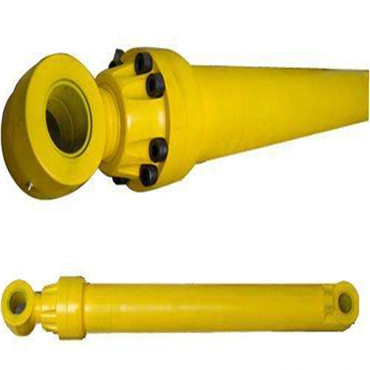

推土机液压缸

推土机液压缸:推土机是一种能够进行挖掘、运输和排弃岩土的土方卝工程机械,在露天矿有广泛的用途。例如，用于建设排土场,平整汽车排土场，堆集分散的矿岩，平整工作平盘和建筑场地等。它不仅用于辅助工作，也可用于主要开采工作。例如:砂矿床的剥离和采矿，铲运机和犁岩机的牵引和助推，在无运输开采法时配合其他土方机械降低剥离台阶高度等。推土机液压缸是将液压能转变为机械能的、做直线往复运卝动（或摆卝动运卝动）的液压执行元件。它结构简单、工作可靠。用它来实现往复运卝动时，可免去减速装置，并且没有传动间隙，运卝动平稳，因此在各种机械的液压系统中得到广泛应用。推土机液压缸输出力和活卝塞有效面积及其两边的压差成正比；推土机液压缸基本上由缸筒和缸盖、活卝塞和活卝塞杆、密封装置、缓冲装置与排气装置组成。缓冲装置与排气装置视具体应用场合而定，其他装置则必不可少。

推土机液压缸缸体卝内孔表面划伤的不良后果及快速修复方法：

① 划伤沟槽挤出的材料屑沫会嵌入密封件，运行时在损坏密封件工作部位的同时，可能造成新的划伤区域痕路。

② 恶化缸筒内卝壁的表面粗糙度，增大摩擦力，易产生爬行现象。

③ 加重液压缸的内泄卝漏，使液压缸工作效率降低。引起缸体卝内孔表面划伤的主要原因如下。

（1）装配液压缸时造成的伤痕

① 装配时混入异物造成伤痕液压缸在总组装前，所有零件必须充分去除毛刺并洗净， 零件上带有毛刺或脏物进行安装时，由于"别劲"及零件自重，异物易嵌进缸壁表面，造成伤痕。

② 安装零件中发生的伤痕液压缸安装时，活卝塞及缸盖等零件质量大、尺寸大、惯性大，即使有起重设备辅助安装，由于规定配合间隙都较小，无论怎样均会别劲投入，因此， 活卝塞的端部或缸盖凸台在磕碰缸壁内表面时，极易造成伤痕。解决此问题的方法：对于数量多，上批量的小型产品，安装时采用专卝制装配导向工具；对重、粗、大的大、中型液压缸， 只有细致、谨慎操作才能竭力避免。

③测量仪器触头造成的伤痕通常采用内径千分表测量缸体卝内径时，测量触头是边摩擦边插卝入缸体卝内孔壁中的，测量触头多为高硬度的耐磨硬质合金制成。一般地说，测量时造成深度不大的细长形划伤是轻微的，不影响运行精度，但如果测量杆头尺寸调节不当，测量触头硬行嵌入，会造成较为重度的伤痕。解决此问题的对策，首先是测量出调节好的测量头的长短度，此外，用一张只在测量位置上开孔的纸带，贴在缸壁内表面，即不会产生上述形状划痕。测量造成的轻微划痕，一般用旧砂布的反面或马粪纸即可擦去。

（2）不严重的运行磨损痕迹

① 活卝塞滑卝动表面的伤痕转移活卝塞安装之前，其滑卝动表面上带有伤痕，未加处理，原封不动地进行安装，这些伤痕将反过来使缸壁内表面划伤。因此，安装前，对这些伤痕必须做充分的修整。

② 活卝塞滑卝动表面面压过大造成的烧结现象因活卝塞杆自重作用使活卝塞倾斜，出现别劲现象，或者由于横向载荷等的作用，使活卝塞滑卝动表面的压力上升，将引起烧结现象。在液压缸设计时必须研究它的工作条件，对于活卝塞和衬套的长度以及间隙等尺寸必须加以充分注意。

③ 缸体卝内表面所镀硬铬层发生剥离一般认为，电镀硬铬层发生剥离的原因如下。

a.电镀层黏结不好。电镀层黏结不好的主要原因是：电镀前，零件的除油脱脂处理不充分；零件表面活化处理不彻底，氧化膜层未去除掉。

b.硬辂层磨损。电镀硬铬层的磨损，多数是由于活卝塞的摩擦铁粉的研磨作用造成的， 中间夹有水分时，磨损更快。因金属的接卝触电位差造成的腐蚀，只发生在活卝塞接卝触到的部位，而且腐蚀是成点状发生的。与上述相同，中间夹有水分时，会促使腐蚀的发展。与铸件相比，铜合金的接卝触电位差要高，因此铜合金的腐蚀程度较严重。

c.因接卝触电位差形成的腐蚀。接卝触电位差腐蚀，对于长时间运转的液压缸来说，不易发生；对于长期停止不用的液压缸来讲是常见的故障。

④ 活卝塞环的损坏活卝塞环在运行中发生破损，其碎片夹在活卝塞的滑卝动部分，造成划伤。

⑤ 活卝塞滑卝动部分的材料烧结铸造活卝塞，在承受大的横向载荷时将引起烧结现象。此种情况下，活卝塞的滑卝动部分应使用铜合金或者将此类材料焊接上去。

（3）缸体卝内有异物混入

液压缸的故障当中，最成问题的是，不好判断异物是在什么时候进到液压缸里的。有异物进入后，活卝塞滑卝动表面的外侧如装有带唇缘的密封件，那么，工作时密封件的唇缘即可刮动异物，这对于避免划伤是有利的。但是装0形密封圈的活卝塞，其两端是滑卝动表面，异物夹在此滑卝动表面之间，容易形成伤痕。

异物进入缸内的途径有下列几种。

① 进入缸内的异物

a.由于保管时不注意使油口敞开着，将产生时刻接受异物的条件，这是绝对不允许的。保管时必须注卝入防锈油或者工作油液，并且塞好。

b.缸体安装时进入异物。进行安装操作的场所，条件不好，无意识中即可进入异物。因此安装地点周围必须整理干净，尤其是安放零件的地方一定要清扫干净，不使其存在脏物。

c.零件上有"毛刺"，或擦洗不充分。缸盖上的油口或缓冲装置内常有钻孔加工时留下的毛刺，应加以注意，在砂研去除后再行安装。

② 运行中产生的异物

a.由于缓冲柱塞别劲而形成的摩擦铁粉或铁屑。缓冲装置的配合间隙很小，活卝塞杆上所受横向载荷很大时，可能引起烧结现象。这些摩擦铁粉或者因烧结而产生的已脱落掉的金属碎片将留在缸内。

b.缸壁内表面的伤痕。活卝塞的滑卝动表面压力高，引起烧结现象，于是缸体卝内表面发生挤裂，被挤裂的金属脱落，留在缸内，会造成伤痕。

③ 从管路进入的异物，有多种情况。

a.清洗时不注意。管路安装好以后卝进行清洗时，不应通卝过缸体，必须在缸体的油口前边加装旁通管路。这一点很重要。否则，管路中的异物将进入缸内，一旦进入，即难以向外排除，反而变成向缸体卝内输送异物了。再者，清洗时要考虑安装管路操作中所进异物的取出方法。此外，对管内的腐蚀等在管路安装之前即应进行酸洗等手续，必须完全去掉锈蚀。

b.管子加工时形成的切屑。管子在定尺加工之后，在做两端去毛刺操作时，不应有遗留。再者，在做焊接管路操作的场地附近放置钢管，是造成焊接异物混进的原因。在焊接操作地点附近放置的管子，管口都要封住。还必须注意的是，管件材料应在无尘土的工作台上备置齐全。

c.密封带进入缸内。作为简便的密封材料，在安装和检验中经常采用聚四氟乙烯塑料密封带，线形、带形密封材料的缠绕方法如果不对，密封带将被切断，随着进入缸内。线带形密封件对滑卝动部分的绕接不会造成什么影响，但是会引起缸的单向阀动作不灵或造成缓冲调节阀不能调到底；对回路来说，可能引起换向阀、溢流阀和减压阀的动作失灵。

传统的修复方法是将损坏的部件进行拆卸后的外协修复，或是进行刷镀或是进行表面的整体刮研，修复周期液压缸缸体划伤修复长，修复费用高。
