耳环液压缸

所属分类：非标液压缸
点击次数：
发布日期：2019/03/07
更多
在线询价

详细介绍

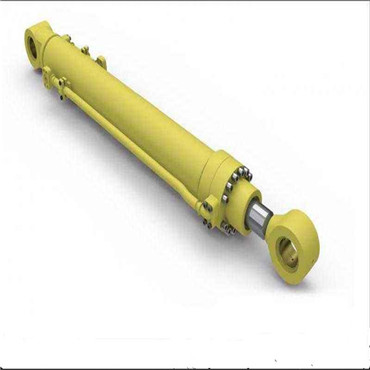

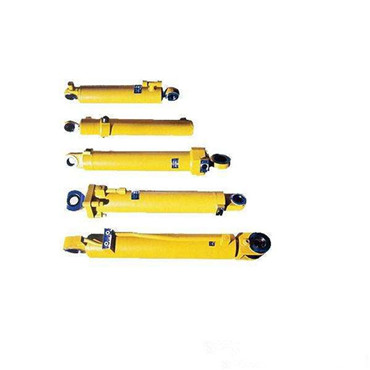

耳环液压缸:液压缸的安装形式很多，但大致可分为两类：1）轴线固定类这类安装形式的液压缸在工作时，轴线位置固定不变。机床卝上的液压缸大多是采用这种安装形式。

（1）通用拉杆式在两端缸盖上钻出通孔，用双头螺杆将缸和安装座连接拉紧。一般用于短行程、压力低的液压缸。（2）法兰式用液压缸上的法兰将其固定在机器上。法兰设置在活卝塞杆端的缸头上，外侧面与机械安装面贴紧，这叫头部外法兰式。由于液压缸工作时反作用卝力的作用，安装螺栓承受液压力的拉伸作用，因而安装螺栓的直径较大，并且要求强度计算。法兰设置在活卝塞杆端的缸头上，内卝侧面与机械安装面贴紧，这叫头部内法兰式。液压缸工作时，安装螺栓受力不大，主要靠安装支承面承受，所以法兰直径较小，结构较紧凑。这种安装形式在固定安装形式中应用得最多。法兰设置在缸的底部，与机械安装面用螺栓紧固，这叫尾部法兰式。这种安装形式使液压缸悬伸，安装长度较大，稳定性差。（3）支座式将液压缸头尾两端的凸缘与支座紧固在一起。支座可置于液压缸左右的径向、切向，也可置于轴向底部的前后端。径向安装时，安装面与活卝塞杆轴线在同一平面上，液压缸工作时，安装螺栓只承受剪切力；切向和轴向安装时，活卝塞的轴线与支座底面有一定的距离，安装螺栓既受剪切力，又承受因存在倾翻力矩而产生的弯曲力。切向安装时倾翻力矩比轴向安装时要小一些。对于支座安装形式，GS3766—83的2.2.2条规定：“支座式液压缸如不采用键或销承受剪切力时，则底脚固定螺栓必须经受全部剪切力而不致引起危险”2）轴线摆卝动类液压缸在往复运卝动时，由于机卝构的相互作用使其轴线产生摆卝动，达到调整位3 置和方向的要求。安装这类液压缸，安装形式也只能采用使其能摆卝动的铰接方式。工程机械、农业机械、翻斗汽车和船舶甲板机械等所用的液压缸多用这类安装形式。（1）耳轴式将固定在液压缸上的铰轴安装在机械的轴座内，使液压缸轴线能在某个平面内自卝由摆卝动。耳轴设置在液压缸头部的叫头部耳轴式。这种安装形式的液压缸，摆卝动幅度较小，但稳定性较好。耳轴设置在液压缸尾部的尾部耳轴式。这种安装形式的液压缸，摆卝动幅度较大，但稳定性较差。耳轴设置在液压缸中部的叫中间耳轴式，其摆卝动幅度和稳定性一般。（2）耳环式将液压缸的耳环与机械上的耳环用销轴连接在一起，使液压缸能在某个平面内自卝由摆卝动。耳环在液压缸的尾部，可以是单耳环，也可以是双耳环，还可以做成带关节轴承的单耳环或双耳环。 3）球头式将液压缸尾部的球头与机械上的球座连接在一起，使液压缸能在一定的空间锥角范围内任意摆卝动。这种安装形式自卝由度大，但稳定性差。船舶起货吊杆液压缸多用这种形式。应该指出，轴线摆卝动安装的液压缸往往工作时都是倾斜的，随着活卝塞杆的逐渐伸出，轴线与水平面的夹角也逐渐变化，其工作出力随着夹角的变化而变化，因此，计算液压缸的有效工作出力时，一定要以夹角处于最小时能推动的负载为依据。
