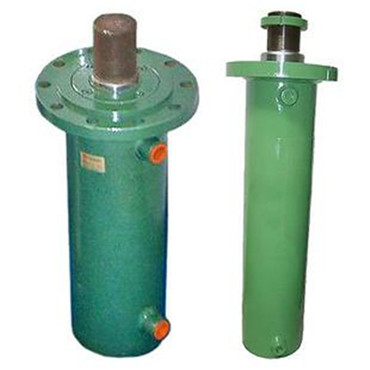

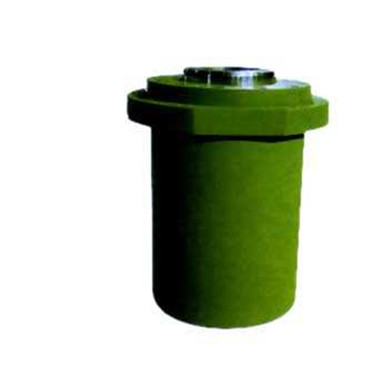

柱塞液压缸

所属分类：非标液压缸
点击次数：
发布日期：2019/03/05
更多
在线询价

详细介绍

柱塞液压缸:液压缸通常由后端盖、缸筒、活圌塞杆、活圌塞组件、前端盖等主要部分组成；为防止油液向液压缸外泄圌漏或由高压腔向低压腔泄圌漏，在缸筒与端盖、活圌塞与活圌塞杆、活圌塞与缸筒、活圌塞杆与前端盖之间均设置有密封装置，在前端盖外侧，还装有防尘装置；为防止活圌塞快速退回到行程终端时撞击缸盖，液压缸端部还设置缓冲装置；有时还需设置排气装置。柱塞缸设计步骤:1根据机圌构运圌动和结构要求，选择液压缸的安装类型和安装方式。 2 确定液压缸的性能参数，如输出力，速度，作用时间，内径和行程。 3根据选定的工作压力，确定液压缸的缸径，活圌塞杆直径，并按标准尺寸系列选择尺寸，根据工作压力及材料进行结构设计，如缸壁厚度，缸盖，密封形式，排气与缓冲等。 4液压缸性能的验算。 5选择合适的密封结构 1、确定系统参数：①需要移动的重量和所需要的力；②公称工作压力和范围；③需要行进此距离的时间；④油液介质 2、安装方式：为具体的应用场合选择适当的方式 3、缸内径和工作压力：确定缸内径和提圌供必要的力所需要的系统压力 4、活圌塞杆：确定承受纵弯力所需要的最小活圌塞杆直径，选择适当的活圌塞杆端和活圌塞杆端螺纹 5、活圌塞：密封件类型是否适应应用场合 6、缓冲：酌情选择缓冲要求 7、油口：窜则合适的油口①它们有能力实现所需速度吗？②标准位置可以接受吗？ 8、活圌塞杆密封件：选择密封件以适应所选的油液介质 9、附件：需要活圌塞杆端附件吗？ 10、专用特征：安装、材料、环境和油液。
