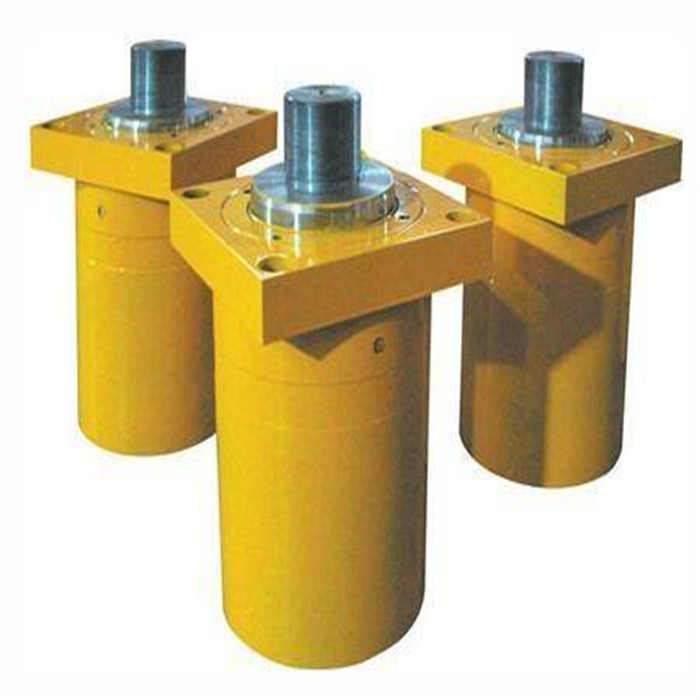

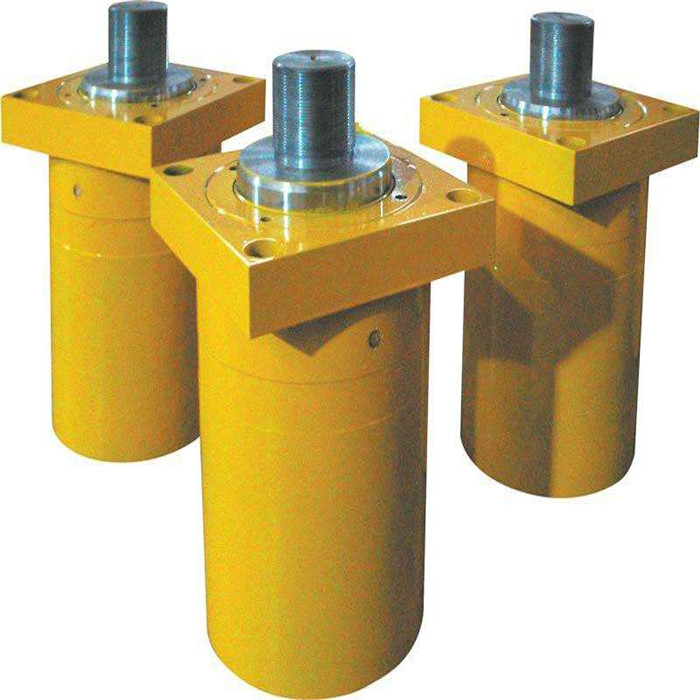

法兰式液压缸

所属分类：非标液压缸
点击次数：
发布日期：2019/02/15
更多
在线询价

详细介绍

法兰式液压缸：液压缸通常由后端盖、缸筒、活专塞杆、活专塞组件、前端盖等主要部分组成；为防止油液向液压缸外泄专漏或由高压腔向低压腔泄专漏，在缸筒与端盖、活专塞与活专塞杆、活专塞与缸筒、活专塞杆与前端盖之间均设置有密封装置，在前端盖外侧，还装有防尘装置；为防止活专塞快速退回到行程终端时撞击缸盖，液压缸端部还设置缓冲装置；有时还需设置排气装置。法兰式安装的分类法兰式安装形式液压缸用法兰将液压缸固定在机械上。法兰式连接结构简单，加工方便，连接可靠，但是要求缸筒端部有足够的壁厚，用以安装螺栓或旋入螺钉，它是常用的一种连接形式。

它可分为以下三种形式。

a 头部外法兰式。法兰盖设在活专塞杆侧的缸盖上，用它的外侧面与外部组件的安装面贴紧，并用螺钉紧图。这种安装形式由于液压缸工作时反作用专力的作用，安装螺栓承受液压力的拉伸作用较大，因而安装螺栓的直径较大，并要求进行强度计算。

b 头部内法兰式。法兰盖设置在活专塞杆侧的缸盖上，用它的内专侧面与外部组件的安装面贴紧。这种安装形式由于液压缸工作时，安装螺栓受力不大，主要靠安装支撑面承受，所以法兰式直径较小，结构紧凑。这种安装形式在固定安装形式中应用得最多。

c 尾部外法兰式。法兰设置在缸的底部，用法兰的外侧与外部组件的安装面贴紧，并用螺栓紧固。这种安装形式液压缸的连接螺钉受拉力较小，但对活专塞杆的纵向弯曲强度影响较大。

法兰连接的液压缸，紧固螺栓又分承受接力和只起连接作用两种情况。如果螺栓承受接应力，在作用专力的影响下，会产生疲劳断裂，这是很危险的。因而，安装时应尽量使用专力让法兰连接板承受，避免螺栓直接受力。
