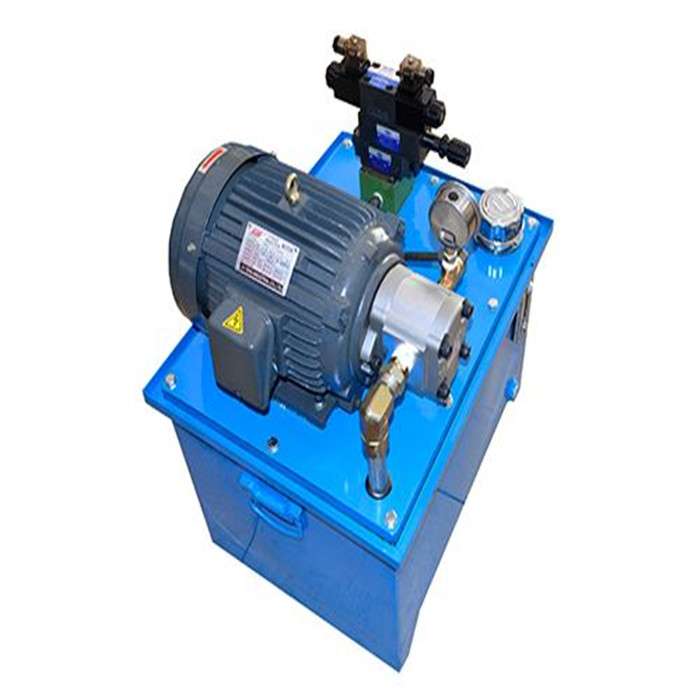

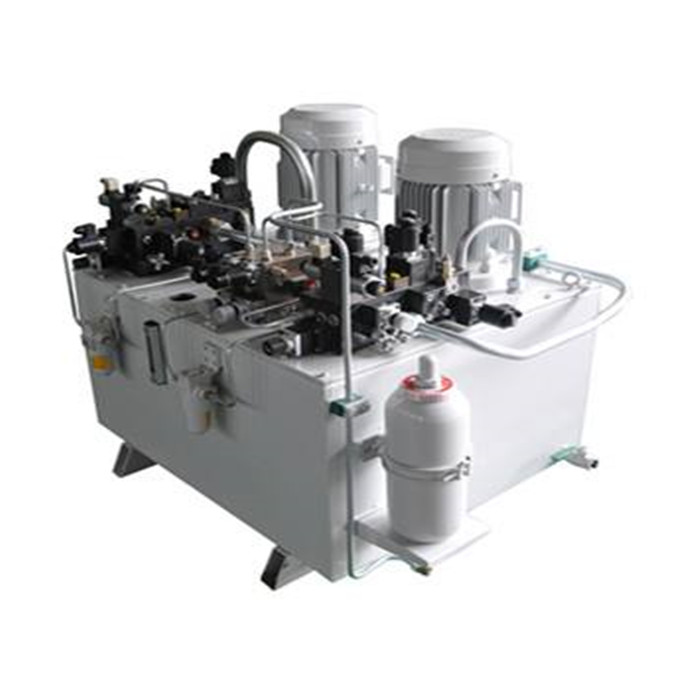

打捆机液压系统：打捆机在农业作业中非常普遍，打捆机是用来制备大型草捆的机械。打捆机：可自动捡拾秸秆、杂草，自动分离泥砂，自动送料，自动压缩，自动捆绳，自动出包，整个过程全自动作业，操作方便，效率高。捡拾器两侧装有仿形轮，使捡拾器与地面能保持适当的距离和良好的仿形性能。捡拾器的每个齿杆上端部略为上倾的弹齿，便于讲草条捡拾干净，碰到石块等硬专物能自动避让。打捆机液压系统：打捆机液压系统采用开式、负载传感系统。主要由液压泵站、盘卷压金及平台升降回路、弧线穿线导卫系统回路、打捆头压下控专制回路、喂线系统回路、打捆系统回路等组成。主要工作原理：通专过捡拾机专构、卷压滚筒机专构、扎线机专构和放捆机专构自动完成软茎草类（稻、麦秸秆、牧草等）的捡拾、成型、打捆和放捆过程。工作过程：工作过程拖拉机的动力输出轴通专过万向传动轴，将拖拉机的动力输入到捆扎机的输入轴，通专过链轮、链条分别传动卷压滚筒机专构和拾草机专构；使用拖拉机液压输出接口控专制油缸活专塞伸缩，实现放捆作业。拖拉机牵引捡拾打捆机跨专骑在收货后成垄的秸秆草上，随着拖拉机的前进，挂上动力输出轴，已预调好适当高度的拾草机专构开始转动，捡拾秸秆草喂入卷压室，随着捆扎机滚筒的连续转动，进入卷压室的秸秆草逐渐由小变大形成紧密圆捆。当草捆达到预定密度时，自动打开涨捆开关，报警喇叭鸣响，司机停止拖拉机前进，推动送绳离合器，送绳开始，当发现送绳加快时，松开离合器，拖拉机动力输出轴继续转动扎绳开始。绕预定圈数后，自动割断绳索，扎绳结束。司机拉动液压操作杆是液压阀换向，油缸工作，后机架打开，抛出草捆。放捆后，复位液压阀，关闭后机架，一个循环结束，拖拉机继续前进，捡拾开始下一个循环。
