　　液压压滤机原理及注意事项

　　液压压滤机是一种间歇式的加压过滤机设备，用于各种悬浮液的固液分离，分离效果好，使用方便，广泛用于石油、化工、染料、冶金、制药、食品、造纸、洗煤及污水处理等各种需要进行固液分离的领域。

　　简介

　　液压压滤机是一种间歇式的加压过滤机设备，用于各种悬浮液的固液分离，分离效果好，使用方便，广泛用于石油、化工、染料、冶金、制药、食品、造纸、洗煤及污水处理等各种需要进行固液分离的领域。液压压滤机主要由四大部分组成，即：机架部分、过滤部分、液压和电气控制部分。压滤机工作时，油缸体内的活塞推动压紧板，将位于压紧板和止推板之间的滤板和过滤介质(滤布)压紧，以保证带有工作压力的被过滤物料(料浆)在滤室内进行加压过滤。

　　原理

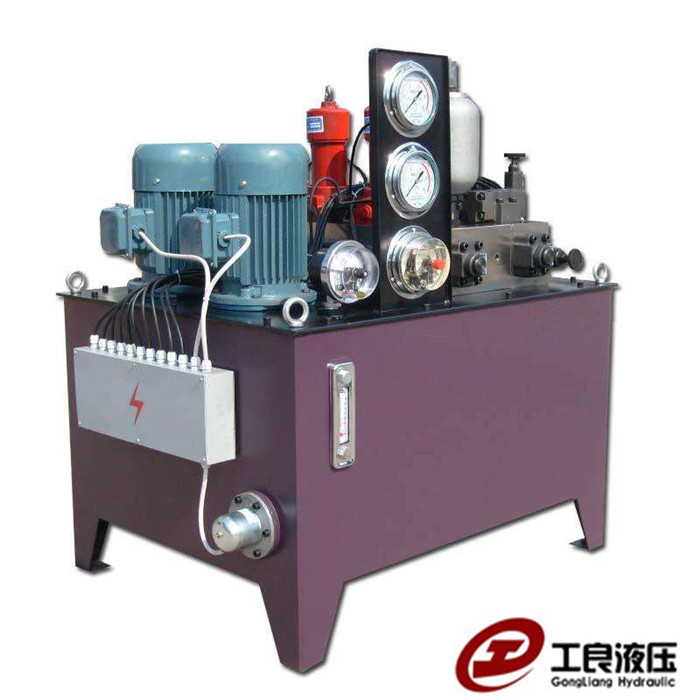

　　压滤机液压压紧机构的组成由液压站、油缸、活塞、活塞杆以及活塞杆与压紧板连接的哈夫兰卡片液压站的结构组成有电机、油泵、溢流阀(调节压力)换向阀、压力表、油路、油箱。

　　液压压紧机械压紧时，由液压站供高压油，油缸与活塞构成的元件腔充满油液，当压力大于压紧板运行的摩擦阻力时，压紧板缓慢地压紧滤板，当压紧力达到溢流阀设定的压力值(由压力表指针显示)时，滤板、滤框(板框式)或滤板(厢式)被压紧，溢流阀开始卸荷，这时，切断电机电源，压紧动作完成，退回时，换向阀换向，压力油进入油缸的有杆腔，当油压能克服压紧板的摩擦阻力时，压紧板开始退回。

　　液压压紧为自动保压时，压紧力是由电接点压力表控制的，将压力表的上限指针和下限指针设定在工艺要求的数值，当压紧力达到压力表的上限时，电源切断，油泵停止供电，由于油路系统可能产生的内漏和外漏造成压紧力下降，当降到压力表下限指针时，电源接通，油泵开始供油，压力达到上限时，电源切断，油泵停止供油，这样循环以达到过滤物料的过程中保证压紧力的效果。

　　过滤方式:滤液流出的方式分明流过滤和暗流过滤。明流过滤，每个滤板的下方出液孔上装有水咀，滤液直观地从水咀里流出。暗流过滤，每个滤板的下方设有出液通道孔，若干块滤板的出液孔连成一个出液通道，由止推板下方的出液孔相连接的管道排出。

　　洗涤方式:滤饼需要洗涤时，有时流单向洗涤和双向洗涤，暗流单向洗涤和双向洗涤。明流单向洗涤是，洗液从止推板的洗液进孔依次进入，穿过滤布再穿过滤饼，从无孔滤板流出，这时有孔板的出液水咀处于关闭状态，无孔板的出液水咀是开启状态。明流双向洗涤是，洗液从止推板上方的两侧洗液进孔先后两次洗涤，即洗液先从一侧洗涤再从另一侧洗涤，洗液的出口同进口是对角线方向，所以又叫双向交叉洗涤。暗流单向流涤是，洗液从止推板的洗液进孔依次进入有孔板，穿过滤布再穿过滤饼，从无孔滤板流出。暗流双向洗涤是洗液从止板上方的两侧的两个洗液进孔先后两次洗涤，即洗涤先从一侧洗涤，再从另一侧洗涤，洗液的出口是对角线方向，所以又叫暗流双向交叉洗涤。

　　操作维护事项

　　液压压滤机操作前的准备工作

　　(1)板框的数量是否符合规定,禁止在板框少于规定数量的情况下开机工作。

　　(2)板框的排列次序是否符合要求，安装是否平整，密封面接触是否良好。

　　(3)滤布有无破损，滤布孔比板框孔小且与板框孔相对同心。

　　(4)各管路是否畅通，有无漏点。

　　(5)液压系统工作是否正常，压力表是否灵敏好用。

　　液压压滤机操作中注意事项

　　(1)安装压滤布必须平整，不许折叠，以防压紧时损坏板框及泄漏。

　　(2)液压站的工作压力橡塑板框最高工作压力不得超过20Mpa。

　　(3)过滤压力必须小于0.45Mpa，过滤物料温度必须小于80℃，以防引起渗漏和板框变形、撕裂等。

　　(4)操纵装置的溢流阀，须调节到能使活塞退回时所用的最小工作压力。

　　(5)板框在主梁上移动时，不得碰撞、摔打，施力应均衡，防止碰坏手把和损坏密封面。

　　(6)物料、压缩、洗液或热水的阀门必须按操作程序启用，不得同时启用。

　　(7)卸饼后清洗板框及滤布时，应保证孔道畅通，不允许残渣粘贴在密封面或进料通道内。

　　(8)液压系统停止操纵时，操作装置的长杆手轮应常开，短杆手轮应常闭，以保证安全，并避免来油浪费。

　　液压压滤机日常的维护保养

　　(1)注意各部连接零件有无松动，应随时予紧固。

　　(2)压紧轴或压紧螺杆应保持良好的润滑，防止有异物。

　　(3)压力表应定期校验，确保其灵敏度。

　　(4)拆下的板框，存放时应码放平整，防止挠曲变形。

　　(5)每班检查液压系统工作压力和油箱内油量是否在规定范围内。

　　(6)油箱内应加入清洁的46#液压油，并经80-100目滤网过滤后加入，禁止将含杂质或含水分的油加入油箱。
