　　挖掘机液压系统

发布日期：2020-03-31 00:00 来源：http://www.syglyg.com 点击：

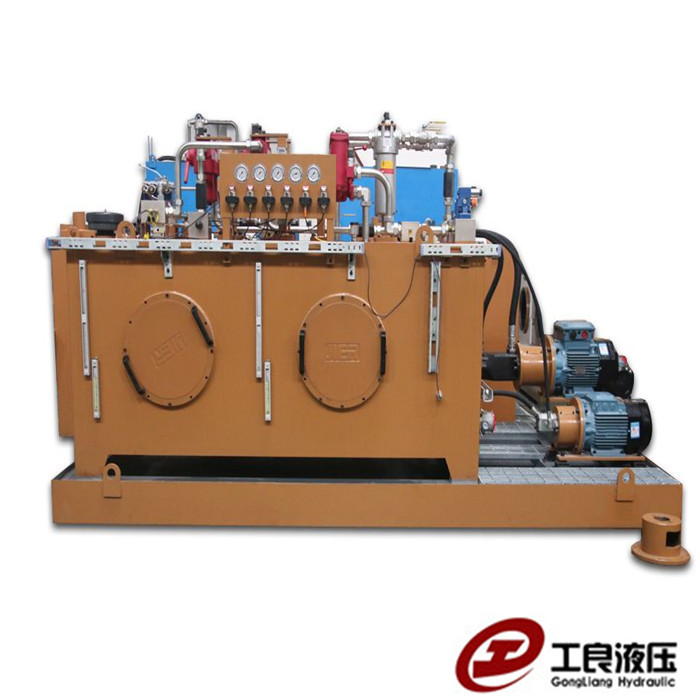

　　挖掘机的液压系统就是按照挖掘机工作装置和各个机构的传动要求，把各种液压元件用管路有机地连接起来的组合体。主要包含了液压油箱、主泵、多路阀、各管路及执行各动作的油缸、马达等部件。其功能是，以油液为工作介质，利用液压泵将发动机的机械能转变为液压能并进行传送，然后通过液压缸和液压马达等将液压能转返为机械能，实现挖掘机的各种动作。

　　工作原理

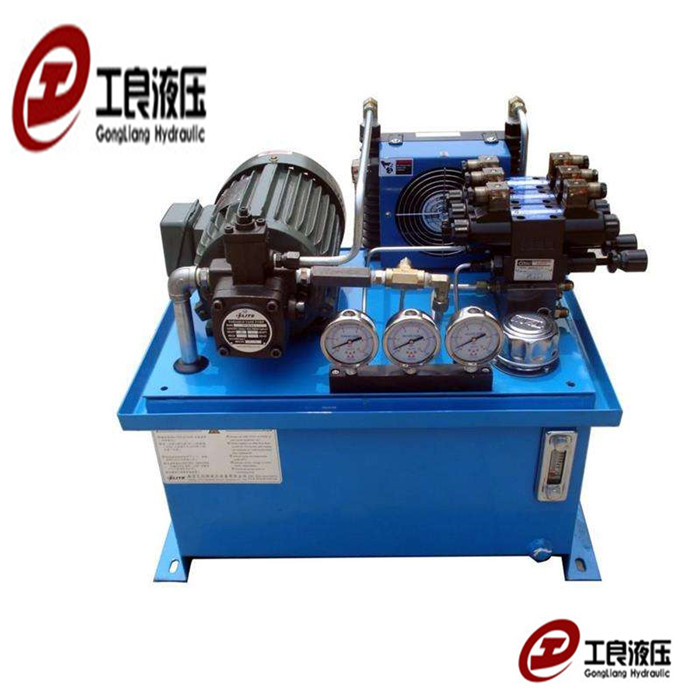

　　挖掘机液压系统是由一些基本回路和辅助回路组成，它们包括工作回路、限压回路、卸荷回路、缓冲回路、节流调速和节流限速回路、行走限速回路和先导阀控制回路等。其元器件主要由工作泵、补油泵、先导控制阀、分配阀、安全阀、大臂油缸、小臂油缸、铲斗油缸、油箱及相关管路等组成。

　　挖掘机液压系统在工作过程中，液压油自油箱底部通过滤油器被工作泵吸入，从油泵输出具有一定压力的液压油进入一组并联的分配阀。通过手柄―→先导阀―→工作阀组来实现相应的动作，系统通过总油路上的总安全阀限定整个系统的总压力，各组工作油路的安全阀分别对相应油路起过载保护和补油作用。

　　基本要求

　　液压挖掘机的动作复杂，凡要机构经常启动、制动、换向、负载变化大，冲击和振动频繁，而且野外作业，温度和地理位置变化大，因此根据挖掘机的工作特点和环境特点，挖掘机液压系统应满足如下要求：

　　1)要保证挖掘机动臂、斗杆和铲斗可以各自单独动作，也可以互相配合实现复合动作。

　　2)工作装置的动作和转台的回转既能单独进行，又能作复合动作，以提高挖掘机的生产率。

　　3)履带式挖掘机的左、右履带分别驱动，使挖掘机行走方便、转向灵活，并且可就地转向，以提高挖掘机的灵活性。

　　4)保证挖掘机的一切动作可逆，且无级变速。

　　5)保证挖掘机工作安全可靠，且各执行元件(液压缸、液压马达等)有良好的过载保护;回转机构和行走装置有可靠的制动和限速;防止动臂因自重而快带下降和整机超速溜坡。

　　挖掘机液压系统应做到：

　　1)有高的传动效率，以充分发挥发动机的动力性和燃料使用经济性。

　　2)液压系统和液压元件在负载变化大、急剧的振动冲击作用下，具有足够的可靠性。

　　3)调协轻便耐振的冷却器，减少系统总发热量，使主机持续工作时液压油温不超过80度，或温升不超过45度。

　　4)由于挖掘机作业现场尘土多，液压油容易被污染，因此液压系统的密封性能要好，液压元件对油液污染的敏感性低，整个液压系统要设置滤油器和防尘装置。

　　5)采用液压或电液伺服操纵装置，以便挖掘机设置自动控制系统，进而提高挖掘机技术性能和减轻驾驶员的劳动强度。

　　系统类型

　　维修

　　挖掘机液压系统的调定压力为30MPa，小于该压力则为系统压力偏低。液压系统的故障主要表现在两个方面：大臂举升缓慢无力;回转缓慢无力。引起两个故障的主要原因是工作油压偏低，而造成压力偏低的主要原因是堵塞和泄漏。油路畅通、密封好是系统正常工作的保证，堵塞和泄漏是最常见的液压传动故障，因此检查液压传动故障一般从液压油路方面开始检查。

　　按液压泵特性，液压挖掘机采用的液压系统大致上有定量系统、变量系统和定量、变量系统等三种类型。

　　挖掘机液压系统定量系统

　　在液压挖掘机采用的定量系统中，其流量不变，即流量不随负载而变化，通常依靠节流来调节速度。根据定量系统中油泵和回路的数量及组合形式，分为单泵单回路、双泵单回路定量系统、双泵双回路定量系统及多泵多回路定量系统等。

　　挖掘机液压系统变量系统

　　在液压挖掘机采用的变量系统中，是通过容积变量来实现无级调速的，其调节方式有三种：变量泵-定量马达调速、定量泵-变量马达调速、变量泵-变量马达调速。

　　液压挖掘机采用的变量系统多采用变量泵-定量马达的组合方式实现无级变量，且都是双泵双回路。根据两个回路的变量有无关连，分为分功率变量系统和全功率变量系统两种。其中的分功率变量系统的每个油泵各有一个功率调节机械，油泵的流量变化只受自身所在回路压力变化的影响，与另一回路的压力变化无关，即两个回路的油泵各自独立地进行恒功率调节变量，两个油泵各拥有一斗发动机输出功率;全功率变量系统中的两个油泵由一个总功率调节机构进行平衡调节，使两个油泵的摆角始终相同，同步变量、流量相等。决定流量变化的是系统的总压力，两个油泵的功率在变量范围内是不相同的。其调节机构有机械联动式和液压联动式两种形式。
