　　电动泵站特点

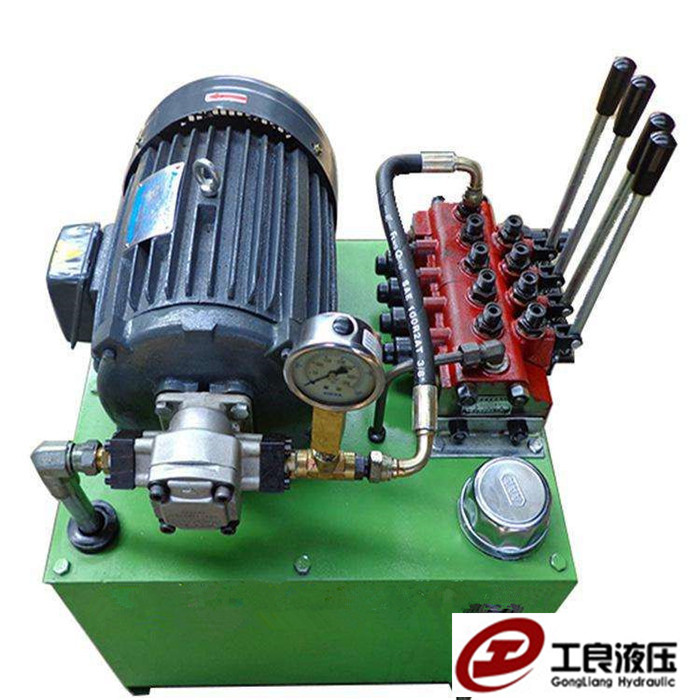

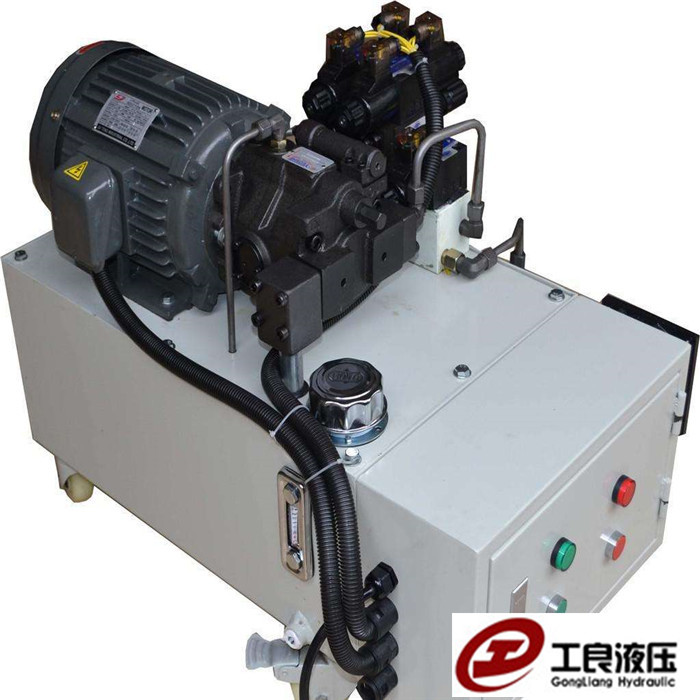

　　电动泵站是由油泵，控制阀，油箱，电机，仪表等组成的一种独立完整的液压泵站。

　　特点

　　1、体小量轻，使用方便，工作压力高。

　　2、单级泵站：结构简单，可获得较大的工作压力。

　　3、双级泵站：低压时，高，低压泵同时供油，可获得较大的输出流量。高压时，低压泵经卸荷溢流阀自动空载回油。减少功率消耗。

　　4、保压功能：在外油路无泄漏的情况下，停泵保压5分钟，额定压力下降不超过5Mpa.

　　1、超高压组合阀(CZ4M/8C) 2、手动换向阀 3、压力表 4、电机 5、空气滤清器 6、手把 7、高压柱塞泵 8、低压齿轮泵 9、放油螺栓

　　用途

　　1、与油缸或专用机具配备，可实现起重、弯曲、较直、挤压、剪切、铆接、拆卸、压装等工作要求。

　　2、装置在某些机械设备中，作为液压动力源。

　　3、作为各种高压液压元件，高压容器，高压胶管的试压泵站。

　　结构原理

　　YZB系列电动泵站由电机，CFZB系列轴向柱塞泵(高压泵)，低压齿轮泵，控制系统，油箱等组成。

　　1、CFZB系列轴向柱塞泵(高压泵)

　　该系列泵为我厂自行研制的zhuanli产品阀式配流轴向柱塞泵，容积效率达90%以上，该泵由电机直接带动泵轴旋转，在倾斜盘的作用下，柱塞沿柱塞套作上下往复运动，液压油经进油阀吸入，从排油阀排出，进入系统油路。

　　2、低压泵

　　低压泵为齿轮泵

　　3、控制阀

　　(1)CZF4M/SC超高压组合阀包括高压安全阀，低压卸荷溢流阀，高，低压单向阀。

　　工作原理：低压时，高低压泵经高，低压单向阀同时供油，当工作压力大于2.5MPa时,高压油使液压控低压溢流阀开启,低压泵臼动空载回油(低压油在高压油不起作用情况下。也具有自行开启低压溢阀功能。该阀起安全作用)

　　(2)34SZHP 6M超高压手动换向阀为中位卸荷式三位四通换向阀，该阀为分配式转阀，其抗污染性较好，换向可靠，维修方便，具有保压功能。

　　使用须知

　　该系列泵的工作介质为YB-N32液压油，环境温度低于10`C时，可改用YB-N22号液压油，环境温度高于40`C时，可改用YB-N46液压油。

　　工作中油箱的液面应始终保持在油标的中心线上，以防油泵吸空。加油时，应用120目滤油网滤去新油中杂质。经常使用时，每两个月清洗一次滤油器，半年清洗一次油箱，同时更换新油。

　　油泵正常工作温度为10`C-50`C。油温过高，需采取冷却措施或停泵，油温过低时，需采取加温措施或低压运转来提高油温。

　　电机起动前，需将换向阀换至中半位。点动数次，以防高压泵吸空，空气排除后方可使用。

　　本泵出厂时调定的工作压力不得任意提高。

　　高压胶管出厂时，均经过额定压力1.25倍的耐压试验。由于胶质的老化，用户长期使用时，应注意定期检查，半年检查一次。当检查做耐压试验时，发生渗漏，凸起或爆破情况下，必须更换。使用时，应避免打折和出现急弯，同时不可离胶管太近，以防爆破甩起伤人。固定场合，可用钢管代替。

　　该系列泵每年检修一次。全部零件用煤油清洗，注意保护各配合表面，不得任意磕碰，装配后，各运动件应运动灵活，无局部卡阻。

　　故障排除方法

　　主要原因

　　压力不足

　　1安全阀调整值过低。

　　2安全阀锥阀卡死或磨损。

　　3接头松动或密封件造成泄漏。

　　4压力表故障造成压力反应失真。

　　排除方法

　　1调整安全阀。

　　2检查锥阀或阀体更换或修复

　　3紧固接头或更换密封件

　　4检查压力表检修压力表座

　　排水泵站电动机启动前的检查规定

　　(1)电动机绕组对绝缘电阻应符合安全运行要求;

　　(2)开启式电动机内部应无杂物;

　　(3)绕线式电动机滑环与电刷应接触良好，电刷的压力应正常;

　　(4)电动机引出线接头处应紧固;

　　(5)轴承润滑油(脂)应满足润滑要求;

　　(6)接地装置必须可靠;

　　(7)电动机除湿装置电源应断开。
