　　4000吨四柱液压机_4000吨框架式油压机_4000t压力机

发布日期：2020-03-16 00:00 来源：http://www.syglyg.com 点击：


　　000吨大型冲压成型机设备的结构形式有多种，常用的有4000吨四柱液压机、4000吨框架式油压机，也称4000吨液压压力机。该设备在设计生产过程中，更加注重与其加工精度、生产效率、自动化程度等，在冲孔、落料、浅拉伸、弯曲、翻边、成型等工艺应用自如，效率更高，高效节能复合环保要求。

　　机器的使用环境：

　　工作环境温度： -5℃～40℃ ，动力电源：三相四线制380V，电压波动范围 380V±10% ，液压系统使用介质：抗磨液压油YB-N46

　　机器结构和功能：

　　1、液压机由主机、液压传动系统、电气控制系统和润滑系统组成。

　　2、液压机的操作方式设有调整、手动、半自动三种操作方式。操作方式由转换开关进行选择，按钮集中控制。

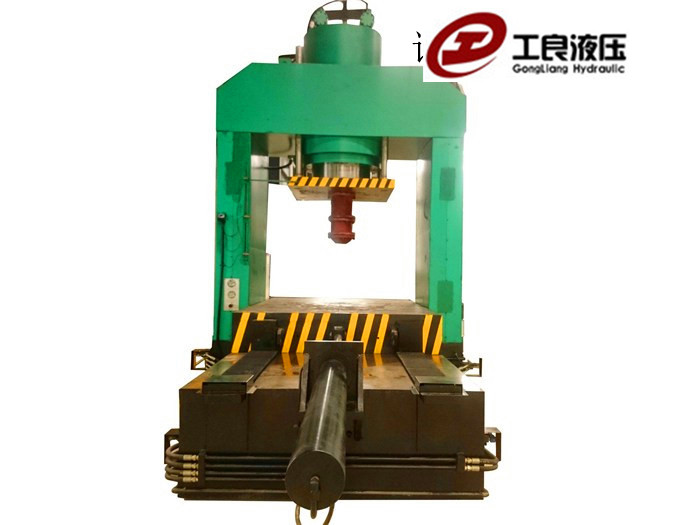

　　3、机身为三梁四柱式结构，滑块导向为立柱圆柱面导向，导套为对开导套以利于维护。立柱为四螺母结构，以便于机身预，三梁为钢板焊接件。可根据工艺需求设计定制框架式结构油压压力机设备，框架式结构刚性好，滑块采用四角八面导轨导向，调整精度高、抗偏载能力强。本机滑块下行速度快，工作台面大，具有上滑块和下液压垫的反拉伸功能，工艺范围广，可完成金属薄板的拉伸、冲裁、弯曲、翻边等工艺。

　　4、4000吨四柱液压机_4000吨框架式油压机_4000t压力机滑块为上传动单缸加压结构形式。

　　5、液压系统主控制系统采用二通插装阀集成系统。

　　6、液压系统主油泵采用YCY14-1B 恒功率轴向柱塞泵，冷却过滤选用CB-B 齿轮泵。

　　7、电气控制系统采用日本欧姆龙公司的PLC 可编程控制器控制。

　　8、滑块主油缸采用活塞式油缸，油缸密封选用原装进口 U 形密封圈密封。

　　9、液压机动力系统放置于地面上，电气箱放置在地面上，操作箱放置在机器右前部。

　　10、液压系统设有油位指示、油液冷却和过滤系统，油液冷却选用风冷却或水冷却两种(根据客客选用而定)。

　　11、滑块导套润滑采用稀油集中润滑。

　　12、液压机滑块、顶出油缸行程控制均采用接近开关控制。

　　000吨四柱液压机_4000吨框架式油压机_4000t压力机主要构成液压机主要由主机、液压系统、电气控制系统、安全防护系统及其它辅助部件组成。

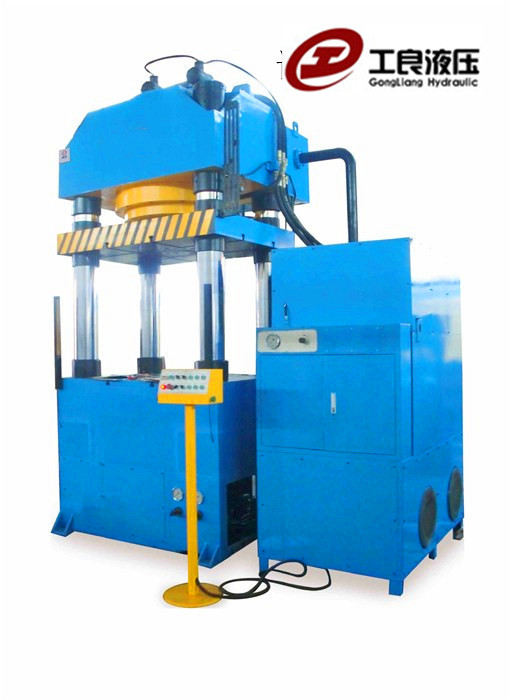

　　1、主机：机身为三梁四柱结构，由上梁、滑动梁、工作台、立柱、锁母、导套等组成。

　　2、上梁：焊接件，Q235 钢板焊接而成，焊后退火消除应力。

　　3、工作台：焊接件，Q235钢板焊接而成，焊接后经人工时效，消除内应力，工作台上平面加工有 T 型槽，用以固定模具。

　　4、滑动梁：焊接件，Q235 钢板焊接而成，焊接后经人工时效，消除内应力。滑动梁四角立柱孔内装有导套导向，下平面加工有T 型槽以固定模具，上平面与主缸相连。

　　5、立柱：材料为 45#钢锻打，立柱采用螺母紧固，以便于机身预紧。立柱经调质处理导向部分表面淬火处理并磨削加工，提高表面精度、耐磨性及较强的抗偏载能力。

　　6、锁母：材料为45#锻钢，每根立柱需用4 件，螺纹与立柱相配。

　　7、导套：导套安装在滑块立柱孔中，为对开式以便于维护，导套内加工有润滑槽，并安装有防尘圈。

　　8、主油缸：主油缸为活塞式油缸，缸体通过法兰与上梁连接，活塞杆与滑块连接，活塞杆表面淬火并经磨削加工提高其表面精度及耐磨性。油缸密封选用进口 U 形密封圈密封，密封可靠，使用寿命长。

　　9、动力系统液压系统中的主油泵采用25YCY14-1B 恒功率变量泵，该泵结构先进，性能优越。液压系统中阀块采用二通插装阀块，高度集成，减少管路。二通插装阀具有结构紧凑、响应快、内泄小、动作灵敏可靠、流量大、抗污染能力强，使用维护方便，寿命长等优点。

　　10、充液阀：充液阀选用常闭式充液阀，该阀为标准产品，性能优良可靠。

　　11、管路：液压系统高压管路采用法兰连接，防止管路泄漏，管路安装时要进行酸洗钝化处理。

　　12、油箱：油箱为钢板焊接结构，其上安装有油位指示计，可对油位进行显示，油箱安装时要进行酸洗、钝化和防锈处理。
