　　摊铺机液压系统

发布日期：2020-02-18 00:00 来源：http://www.syglyg.com 点击：

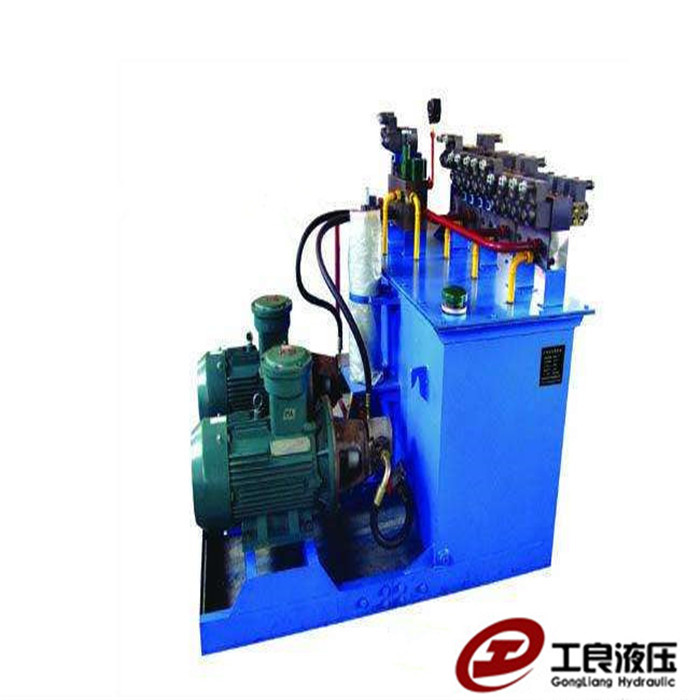

01 (20).jpg

　　自动摊铺机是一种主要用于高速公路上基层和面层各种材料摊铺作业的施工设备。该机博众家之长，采用了全液压传动、行驶及输分料左右全部独立驱动，微电脑恒速控制，数字式控制超声波控制，双振捣及脉冲振动压实，电加热等当今世界最新先进技术，具有摊铺速度稳定、自动转向、输分料供料均匀、预压密实度高、摊铺平整度好、操作简单方便等优点。

　　一、主要装置的调整

　　1.螺旋分料器的调整

　　螺旋分料器的安装高度须与所摊铺路面的厚度相对应，一般螺旋叶片底部边缘应高出成型路面50～100mm，以减少螺旋的分料阻力，并保证有足够的预振实量。若高度太大，则会增加刮平板的推料阻力。另外，水泥混凝土的料堆高度应尽量不超过螺旋叶片的上部边缘，最好为分料器高度的1/3～1/2。

　　2.振捣棒的布置和调整

　　(1)振捣棒的间距

　　振捣棒的间距应保证机器在摊铺过程中两棒间的有效振捣力有一定的重叠。一般棒与棒之间的距离为450～500mm，两边棒与侧滑动模板间距应为200～250mm。为保证水泥混凝土路面的质量，提高路面的密实度，振捣棒的间距不宜过大。

　　(2)振捣棒振动频率的调整

　　振捣棒振动频率对水泥混凝土路面的强度和平整度都有很大的影响。振动频率越高，提浆、密实效果越好;但频率过高会使弓陷提浆过度，砂石料离析，影响路面的强度和边缘的稳定。振捣棒频率的大小是通过节流阀供给振捣棒的油量来确定的，每根振捣棒可单独调节。滑模摊铺机使用的振捣棒为高频振捣棒，其振幅一般为0.3mm左右，振动频率最大为200Hz，并且可单个作连续调整，施工中一般应在100～183Hz范围内作调整。据混凝土的振动工艺原理，低频振动对大集料有较大的振实作用，对小粒径料的振实则依赖于高频振动。

　　(3)振捣棒位置的调整

　　一般来说，振捣棒插入混凝土越深振捣效果越好。但由于在摊铺过程中，振捣棒始终沿一条直线前进，粗骨料被推开后只能由砂浆来填充，而砂浆的收缩率比水泥混凝土的大，故初凝剂会沿振捣棒方向出现开裂，进而因混凝土的平缩拉大了这些裂纹，造成混凝土纵向断板。

　　3.自动找平系统的有关事项

　　(1)某一传感器均跟踪其对应的履带支腿高度的变化，故支腿的升降情况必须能及时反映至该传感器，为此，传感器的安装位置应尽可能地靠近其对应的支腿;传感器与支腿的最大距离(纵向或横向)必须在规定的范围内，不能随意加长传感器安装悬臂的长度;传感器的灵敏度由其上节流阀的开度来决定，各传感器的灵敏度设定应相同。

　　(2)摊铺机在待料状态时，应关闭自动找平系统，锁住找平缸，使混凝土板面标高锁定在某个状态。

　　(3)若传感器阀芯、锁阀或电磁阀被卡，则找平动作无法进行，影响路面的平整度，因此必须保持液压油的清洁度。

　　(4)应避免支腿找平缸及液压锁长时间处于高压状态，停工期间应在履带处用铁筒支撑起整机机架。

　　4.自动抹平板压力的调整

　　大型滑模摊铺机一般配置可调整压力的自动抹平板，该抹平板标准长度为3.66m、宽度为20cm。它有利于消除表面上的小气泡及熨平板拖动石子带来的缺陷，并能起到部分提浆作用，保证路面有优良的纵向平整度;施工时，要随时根据路面纵坡的变化调整抹平板的压力，其压力宜小不宜大，过大会使纵、横向平整度变差。

　　二、常见故障

　　1.螺旋分料器故障

　　螺旋分料器在使用过程中若出现油压过高、不转动的现象，原因可能来自4个方面。

　　(1)螺旋分料器两端轴承损坏。一般是因轴承外面的油封和尘封套损坏所致。混凝土砂浆进入其内导致螺旋分料器卡死或阻力过大，严重时使轴承损坏。此时只需更换轴承、油封和尘封套，加注新的润滑油即可。

　　(2)链条过长。当链条被拉长到一定程度时，链齿会被链齿箱壳体卡死，此时需换新并加注润滑油。

　　(3)行星减速器损坏。将螺旋分料器和链齿箱盖拆下，转动主动链轮，若不能转动，只需拆下主动轮观察到行星减速器的损坏情况。损坏原因一般是因个别齿轮、齿圈加工质量差所致，需更换总成。

　　(4)液压泵、液压马达故障。若液压泵损坏，则液压表指示值偏低;若液压马达损坏，则液压表指示值也偏低，且损坏的一边无动作。出现上述情况均须更换总成。

　　2.振捣系统故障

　　(1)振捣棒不振

　　表现为机器在空载时起振良好，但工作10min甚至更长时间后振捣棒即停止振动。可能的原因是轴承卡死;马达从动齿轮轴承卡死;马达从动齿轮轴的连接叉断裂;连接马达与偏心器的连接轴内的钢丝轴断裂。

　　排除方法是，先检查马达壳体是否损坏，若没有，可更换齿轮副、密封圈，重新装上钢丝轴，并更换所有的轴承，故障即可排除。

　　(2)振捣棒的振动力不足

　　振捣棒的工作频率一般为6000～11000r/min。在施工过程中，有时出现振捣棒振动无力，即使调整调频旋钮也无济于事，这时应更换振捣棒。方法是，旋下已损坏振捣棒的离心器壳体，抽出离心器，并检查离心器两端的轴承、振动马达输出轴的支承轴承及密封圈，更新、装复即可。

　　上述故障一般是由于轴承未及时加注润滑脂而引起，应根据润滑脂使用寿命及时更换;对于振动无力的振捣棒，应及早检查、维修，这样可保护振动马达不受损坏。遇到振捣无力时不要加大振动频率，那样做会加速振捣棒的损坏。

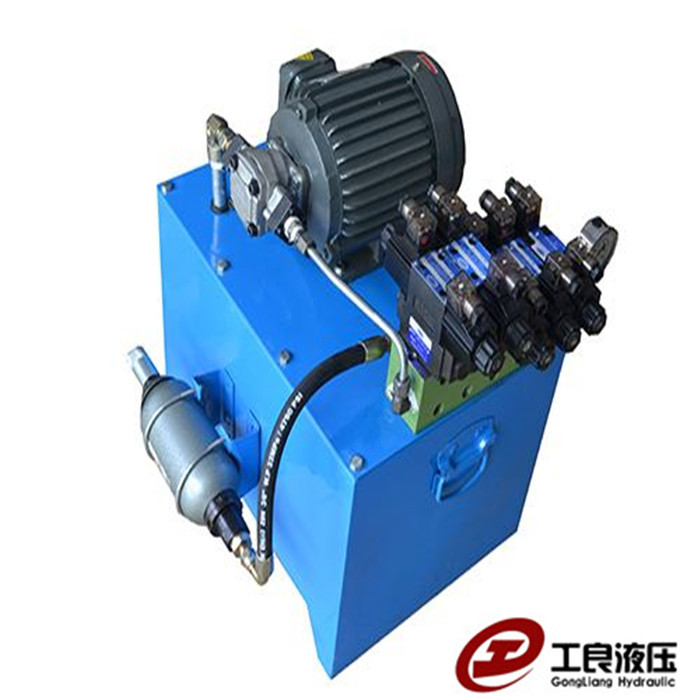

　　3.液压系统故障

　　主要表现为：侧模板、虚方控制板和振捣棒横梁液压缸提升不到位或不能提升。主要原因是电磁阀不工作或操纵杆线路有故障;泵出油压力不正常，油液变质;溢流阀损坏;液压缸漏油或油管损坏。若液压缸已坏，应检查活塞、缸体和油封并进行维修。油路阻力过大原因可能是活塞杆被残留的混凝土块卡死，此时应立即清除干净，并在液压缸口处涂少量的润滑脂，并让活塞杆移动几次，使之恢复正常工作。
