　　液压传动

　　液压传动是用液体作为工作介质来传递能量和进行控制的传动方式。液压传动和气压传动称为流体传动，是根据17世纪帕斯卡提出的液体静压力传动原理而发展起来的一门新兴技术，是工农业生产中广为应用的一门技术。如今，流体传动技术水平的高低已成为一个国家工业发展水平的重要标志。

　　基本原理

　　液压传动的基本原理：液压系统利用液压泵将原动机的机械能转换为液体的压力能，通过液体压力能的变化来传递能量，经过各种控制阀和管路的传递，借助于液压执行元件(液压缸或马达)把液体压力能转换为机械能，从而驱动工作机构，实现直线往复运动和回转运动。其中的液体称为工作介质，一般为矿物油，它的作用和机械传动中的皮带、链条和齿轮等传动元件相类似。

　　在液压传动中，液压油缸就是一个最简单而又比较完整的液压传动系统，分析它的工作过程，可以清楚的了解液压传动的基本原理。

　　理论应用

　　液压传动有许多突出的优点，因此它的应用非常广泛，如一般工业用的塑料加工机械、压力机械、机床等;行走机械中的工程机械、建筑机械、农业机械、汽车等;钢铁工业用的冶金机械、提升装置、轧辊调整装置等;土木水利工程用的防洪闸门及堤坝装置、河床升降装置、桥梁操纵机构等;发电厂涡轮机调速装置、核发电厂等等;船舶用的甲板起重机械(绞车)、船头门、舱壁阀、船尾推进器等;特殊技术用的巨型天线控制装置、测量浮标、升降旋转舞台等;军事工业用的火炮操纵装置、船舶减摇装置、飞行器仿真、飞机起落架的收放装置和方向舵控制装置等。

　　液压机械

　　液压机械系统主要由：动力元件(油泵)、执行元件(油缸或液压马达)、控制元件(各种阀)、辅助元件和工作介质等五部分组成。

　　传动：液压传动动力元件

　　油泵

　　齿轮泵、叶片泵、柱塞泵、螺杆泵......

　　它的作用是利用液体把原动机的机械能转换成液压力能;是液压传动中的动力部分。

　　传动：液压传动执行元件

　　油缸、液压马达

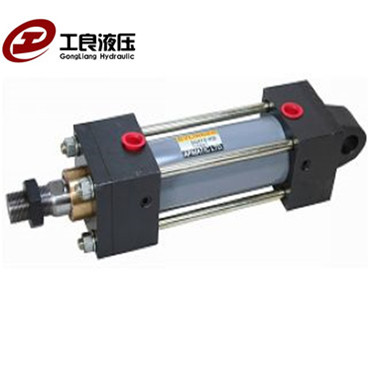

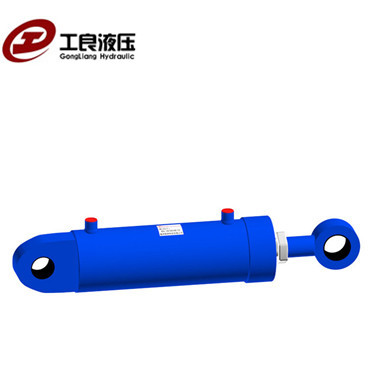

　　液压缸：活塞液压缸、柱塞液压缸、摆动液压缸、组合液压缸

　　液压马达-齿轮式液压马达、叶片液压马达、柱塞液压马达

　　它是将液体的液压能转换成机械能。其中，油缸做直线运动，马达做旋转运动。

　　传动：液压传动控制元件

　　包括压力阀、流量阀和方向阀等。它们的作用是根据需要无级调节液动机的速度，并对液压系统中工作液体的压力、流量和流向进行调节控制。

　　压力控制阀-溢流阀、减压阀、顺序阀、压力继电器等

　　流量控制阀-节流阀、调速阀、分流阀

　　传动：液压传动辅助元件

　　除上述三部分以外的其它元件，包括压力表、滤油器、蓄能装置、冷却器、管件各种管接头(扩口式、焊接式、卡套式)、高压球阀、快换接头、软管总成、测压接头、管夹、加热器、油管、压力计、流量计、密封装置及油箱等，它们同样十分重要。

　　传动：液压传动工作介质

　　液压介质通常用矿物油作为液压介质。为了防止油在高温环境中著火﹐人们研制出防燃和不腐蚀钢铁的各种液压介质﹐如水溶油(包括水包油和油包水)﹑水与乙二醇混合物和磷酸酯系合成液等，它经过油泵和液动机实现能量转换。

　　传动：液压传动优缺点

　　传动：液压传动优点

　　(1)体积小、重量轻，例如同功率液压马达的重量只有电动机的10%～20%。因此惯性力较小，当突然

　　液压传动

　　过载或停车时，不会发生大的冲击;

　　(2)能在给定范围内平稳的自动调节牵引速度，并可实现无级调速，且调速范围最大可达1：2000(一般为1：100)。

　　(3)换向容易，在不改变电机旋转方向的情况下，可以较方便地实现工作机构旋转和直线往复运动的转换;

　　(4)液压泵和液压马达之间用油管连接，在空间布置上彼此不受严格限制;

　　(5)由于采用油液为工作介质，元件相对运动表面间能自行润滑，磨损小，使用寿命长;

　　(6)操纵控制简便，自动化程度高;

　　(7)容易实现过载保护。

　　(8)液压元件实现了标准化、系列化、通用化、便于设计、制造和使用。

　　传动：液压传动缺点

　　(1)使用液压传动对维护的要求高，工作油要始终保持清洁;

　　液压传动

　　(2)对液压元件制造精度要求高，工艺复杂，成本较高;

　　(3)液压元件维修较复杂，且需有较高的技术水平;

　　(4)液压传动对油温变化较敏感，这会影响它的工作稳定性。因此液压传动不宜在很高或很低的温度下工作，

　　一般工作温度在-15℃~60℃范围内较合适。

　　(5)液压传动在能量转化的过程中，特别是在节流调速系统中，其压力大，流量损失大，故系统效率较低。

　　(6)由于液压传动中的泄漏和液体的可压缩性使这种传动无法保证严格的传动比。

　　传动：液压传动特点

　　液压传动是在同等功率和承载能力下体积小﹑重量轻﹐有过载保护能力﹐能吸收冲击载荷﹐便於实现无级调速﹐调速范围最大可达1000倍﹐一个油源可向所需各方向传动﹐实现多路复合运动﹐控制准确﹐操作轻便﹐易於实现远距离控制。因此﹐液压传动已广泛用於机床﹑汽车﹑飞机﹑船舶﹑工程机械﹑塑料机械﹑试验机械﹑冶金机械和矿山机械等方面。例如工程机械中的液压挖掘机﹐其大臂的曲伸﹑挖斗的开闭都是用液压缸操作的。但液压传动效率偏低﹐一般在80%以下。
