　　板式压滤机

发布日期：2019-12-16 00:00 来源：http://www.syglyg.com 点击：

　　板式压滤机 01 (20).jpg

　　板式压滤机也就是板框压滤机，板框式压滤机。板式压滤机过滤面积大，流量大，适用范围大，所以在制药、化工、食品等行业有广泛用途，应用在制药厂针剂药液之过滤，效果尤其满意。

　　压滤机介绍

　　压滤机是在过滤介质一侧施加机械力实现过滤的机械。上海板式压滤机，适用于浓度50%以下之粘度较低、含渣量较少的液体，作密闭过滤以达到提纯，灭菌、澄清等精滤、半精滤的要求;直接选用微孔滤膜，可不经微孔薄膜过滤器过滤可达到无菌过滤之目的。

　　特点

　　板式压滤机除配用电机外，其它机件均采用OCr19Ni9优质耐腐蚀不锈钢材料制成，适用于过滤各种PH值酸碱

　　溶液，本机应加压密闭过滤，过滤损耗少;过滤质量好，效率高。过滤部分由九层滤板组成，过滤面积大，流通量大;且可根据被滤溶液之不同生产工艺(初滤、半精滤、精滤)要求，更换不同滤膜、及根据用户生产流量之大小可适当减少或增强滤板层数，使这适合生产需要，因此本机具有一机多用适用范围广之特点;滤板采用平面螺纹网状形，结构先进，不变形，容易清洗，能有效地增长各种滤膜的使用寿命，从而降低和节约生产成本，本机配备之不锈钢输液泵，其配用电机小，耗电省。机座下装有胶轮，操作方便，移动灵活，可供移动使用。

　　基本结构

　　(1)机架：机架是压滤机的基础部件，两端是止推板和压紧头，两侧的大梁将二者连执着起来，大梁用以支撑滤板、滤框和压紧板。a、止推板：它与支座连接将压滤机的一端坐落在地基上，厢式压滤机的止推板中间是进料孔，四个角还有四个孔，上两角的孔是洗涤液或压榨气体进口，下两角为出口(暗流结构还是滤液出口) b、压紧板：用以压紧滤板滤框，两侧的滚轮用以支撑压紧板在大梁的轨道上滚动。c、大梁：是承重构件，根据使用环境防腐的要求，可选择硬质聚氯乙烯、聚丙烯、不锈钢包覆或新型防腐涂料等涂覆。

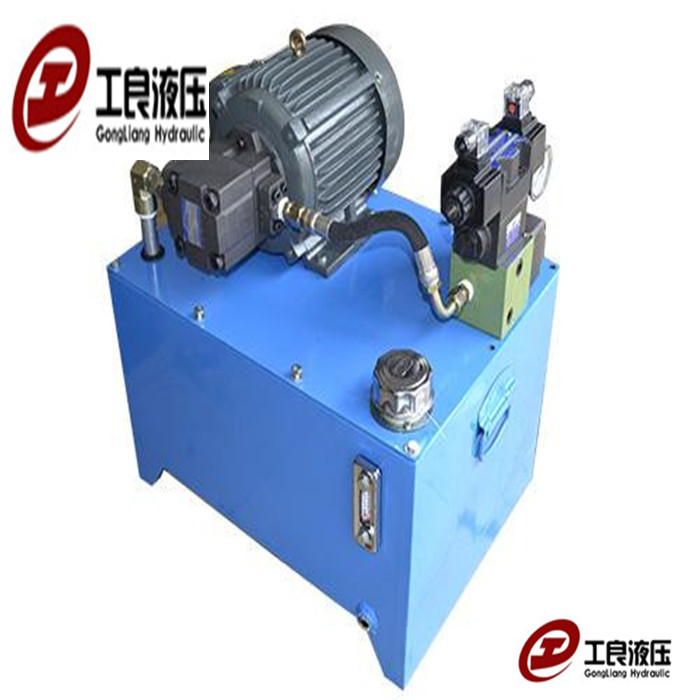

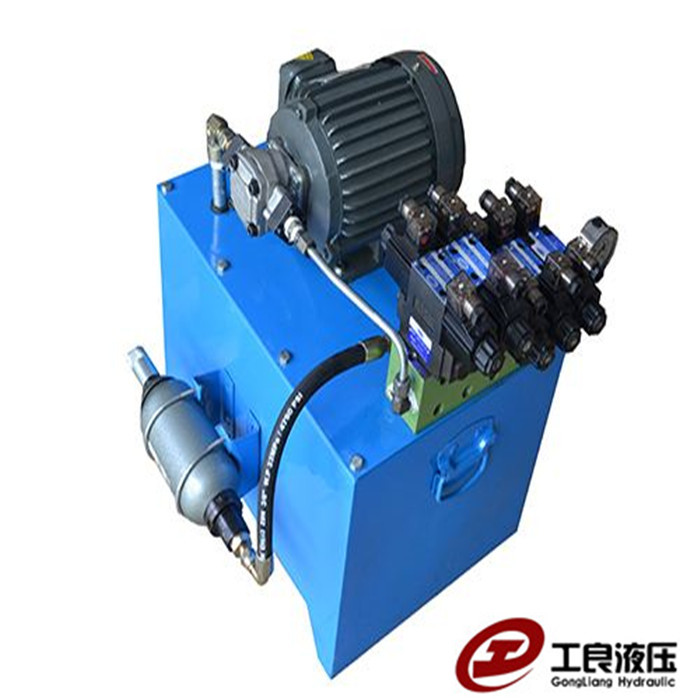

　　(2)压紧机构：手动压紧、机械压紧、液压压紧。a、手动压紧：是以螺旋式机械千斤顶推动压紧板将滤板压紧。 b、机械压紧：压紧机构由电动机(配置先进的过载保护器)减速器、齿轮付、丝杆和固定螺母组成。压紧时，电动机正转，带动减速器、齿轮付，使丝杆在固定丝母中转动，推动压紧板将滤板、滤框压紧。当压紧力越来越大时，电机负载电流增大，当大到保护器设定的电流值时，达到最大压紧力，电机切断电源，停止转动，由于丝杆和固定丝母有可靠的自锁螺旋角，能可靠地保证工作过程中的压紧状态，退回时，电机反转，当压紧板上的压块，触压到行程开关时退回停止。 c、液压压紧：液压压紧机构的组成由液压站、油缸、活塞、活塞杆以及活塞杆与压紧板连。

　　(3)过滤机构：过滤机构由滤板、滤框、滤布、压榨隔膜组成，滤板两侧由滤布包覆，需配置压榨隔膜时，一组滤板由隔膜板和侧板组成。隔膜板的基板两侧包覆着橡胶隔膜，隔膜外边包覆着滤布，侧板即普通的滤板。物料从止推板上的时料孔进入各滤室，固体颗粒因其粒径大于过滤介质的孔径被截留在滤室里，滤液则从滤板下方的出液孔流出。滤饼需要榨干时，除用隔膜压榨外，还可用压缩空气或蒸气，从洗涤口通入，气流冲去滤饼中的水份，以降低滤饼的含水率。

　　分类

　　压滤机就滤板形式而言，有厢式和板框式之分;就滤板放置方位不同，有立式和卧式之分;就滤板材质不一，有塑料、橡胶、铸铁、铸钢、碳钢、不锈钢之分;就滤板是否配置橡胶挤压膜，有挤压脱水和不挤压脱水之分;就滤板配置滤布面数不同，有单面脱水和双面脱水之分等等。但不论何种压滤机，其工作原理首先是正压强压脱水，也称进浆脱水，即一定数量的滤板在强机械力的作用下被紧密排成一列，滤板面和滤板面之间形成滤室，过滤物料在强大的正压下被送入滤室，进入滤室的过滤物料其固体部分被过滤介质(如滤布)截留形成滤饼，液体部分透过过滤介质而排出滤室，从而达到固液分离的目的，随着正压压强的增大，固液分离则更彻底，但从能源和成本方面考虑，过高的正压压强不划算。进浆脱水之后，配备了橡胶挤压膜的压滤机，则压缩介质(如气、水)进入挤压膜的背面推动挤压膜使挤压滤饼进一步脱水，叫挤压脱水。进浆脱水或挤压脱水之后，压缩空气进入滤室滤饼的一侧透过滤饼，携带液体水份从滤饼的另一侧透过滤布排出滤室而脱水，叫风吹脱水。若滤室两侧面都敷有滤布，则液体部分匀可透过滤室两侧面的滤布排出滤室，为滤室双面脱水。脱水完成后，解除滤板的机械压紧力，单块逐步拉开滤板，分别敞开滤室进行卸饼为一个主要工作循环完成。根据过滤物料性质不同，压滤机可分别设置进浆脱水、挤压脱水、风吹脱水或单、双面脱水，目的就是最大限度地降低滤饼水份。板框压滤机之所以能蓬勃发展并被各行业广泛应用，其最大的优越性就是正压、高压压强脱水，较传统的真空过滤机的压差大得多，因而滤饼水份低，能耗少，金属流失少，滤液清澈透明。早在十多年前就有专家指出，压滤机是目前所有工业过滤机中惟一能确保滤饼水份达到10%以下，而且可以不加絮凝剂的优良设备。
