　　电液伺服系统

发布日期：2019-11-25 00:00 来源：http://www.syglyg.com 点击：

　　电液伺服系统

01 (20).jpg

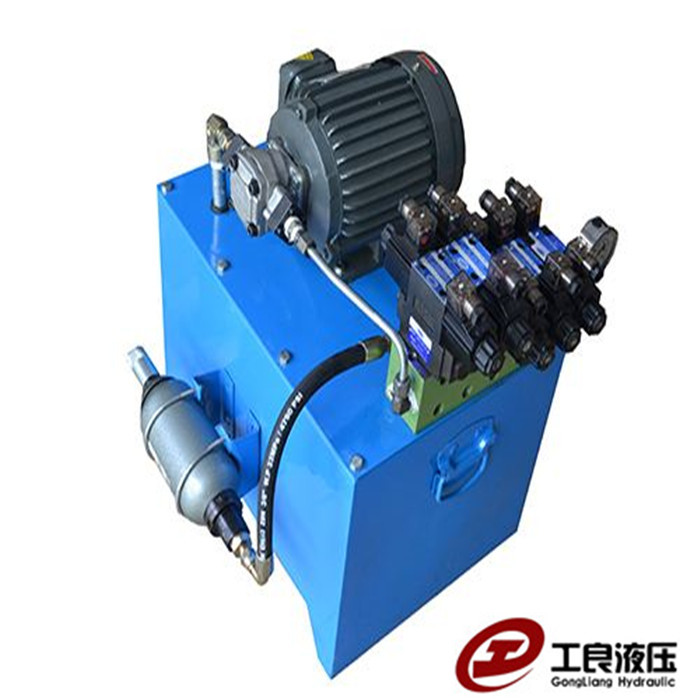

　　电液伺服系统是指以伺服元件(伺服阀或伺服泵)为控制核心的液压控制系统，它通常由指令装置、控制器、放大器、液压源、伺服元件、执行元件、反馈传感器及负载组成。

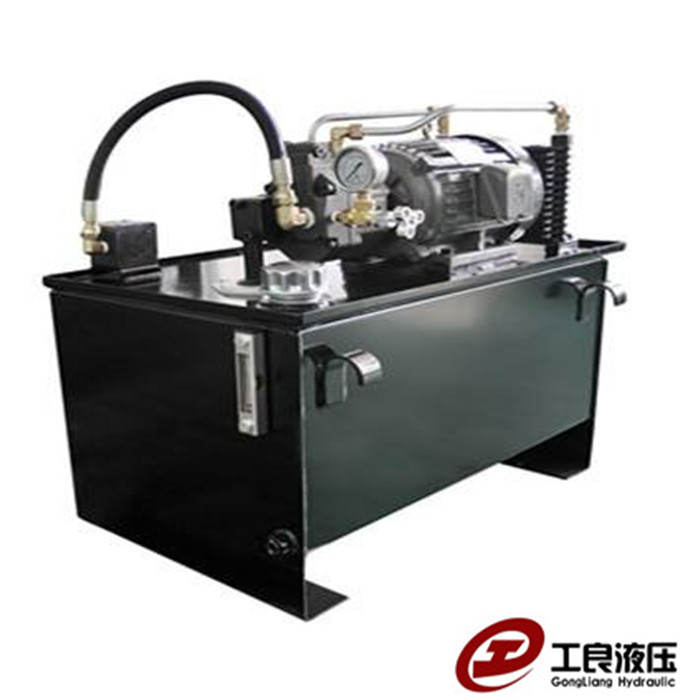

　　系统组成

　　电液伺服系统是一种反馈控制系统，主要由电信号处理装置和液压动力机构组成。典型电液伺服系统组成元件如下：

　　(1)给定元件。它可以是机械装置，如凸轮、连杆等，提供位移信号;也可是电气元件，如电位计等，提供电压信号。

　　(2)反馈检测元件。用来检测执行元件的实际输出量，并转换成反馈信号。它可以是机械装置，如齿轮副、连杆等;也可是电气元件，如电位计、测速发电机等。

　　(3)比较元件。用来比较指令信号和反馈信号，并得出误差信号。实际中一般没有专门的比较元件，而是由某一结构元件兼职完成。

　　(4)放大、转换元件。将比较元件所得的误差信号放大，并转换成电信号或液压信号(压力、流量)。它可以是电放大器、电液伺服阀等。

　　(5)执行元件。将液压能转变为机械能，产生直线运动或旋转运动，并直接控制被控对象。一般指液压缸或液压马达。

　　(6)被控制对象。指系统的负载，如工作台等。

　　以上六部分是液压伺服系统的基本组成。此外，可增设校正元件来改善系统性能;增设比例元件来使输入信号按比例变化。

　　特点

　　电液伺服系统又称跟踪系统，是一种自动控制系统，在这种系统中，执行元件能够自动、快速而准确地按照输入信号的变化规律而动作。同时，系统还起到将信号功率放大的作用。这种由电液元件组成的系统称为液压伺服系统。其特点如下：

　　(1)伺服系统是一个位置跟踪系统。输出位移自动地跟随输入位移的变化规律而变化，体现为位置跟随运动。

　　(2)伺服系统是一个功率放大系统。推动滑阀阀芯所需的功率很小，而系统的输出功率却可以很大，可带动较大的负载运动。

　　(3)伺服系统是一个负反馈系统。输出位移之所以能够精确地复现输入位移的变化。是因为控制滑阀的阀体和液压缸体固连在一起，构成了一个负反馈控制通路。液压缸输出位移，通过这个反馈通路回输给滑阀阀体，并与输入位移相比较。从而逐渐减小和消除输出位移和输入位移之间的偏差，直到两者相同为止。因此负反馈环节是液压伺服系统中必不可少的重要环节。负反馈也是自动控制系统具有的主要特征。

　　工作原理

　　电液伺服系统是一个有误差系统。当液压缸位移和阀芯位移之间不存在偏差时，系统就处于静止状态。由此可见，若使液压缸克服工作阻力并以一定的速度运动，首先必须保证滑阀有一定的阀口开度，这就是电液伺服系统工作的必要条件。液压缸运动的结果总是力图减少这个误差，但在其工作的任何时刻也不可能完全消除这个误差。没有误差，伺服系统就不能工作。

　　电液伺服系统的基本原理是：反馈信号与输入信号相比较得出偏差信号，利用该偏差信号控制液压能源输入到系统的能量，使系统向着减小偏差的方向变化，直至偏差等于零或足够小，从而使系统的实际输出与希望值相符。 [3]

　　电液伺服系统要求

　　电液伺服系统是反馈控制系统，它是按照偏差原理来进行工作的，因此在实际工作中，由于负载及系统各组成部分都有一定的惯性，油液有可压缩性等，当输入信号发生变化时，输出量并不能立刻跟着发生相应的变化，而是需要一个过程。在这个过程中，系统的输出量以及系统各组成部分的状态随时间的变化而变化。这就是通常所说的过渡过程或动态过程。如果系统的动态过程结束后，又达到新的平衡状态，则把这个平衡状态称为稳态或静态。

　　一般来说，系统在振荡过程中，由于存在能量损失，振荡将会越来越小，很快就会达到稳态。但是，如果活塞一负载的惯性很大，油液因混入了空气而压缩较大，液压缸和导管的刚性不足，或系统的结构及其元件的参数选择不当，则振荡迟迟不得消失，甚至还会加剧，导致系统不能工作。出现这种情况时，系统被认为是不稳定的。因此，对液压伺服系统的基本要求首先是系统的稳定性。不稳定的系统根本无法工作。除此以外，还要从稳、快、准三个指标来衡量系统性能的好坏：稳和快反映了系统过渡过程的性能，既快又稳;由控制过程中输出量偏离希望值小，偏离的时间短，表明系统的动态精度高。另外，系统的稳态误差必须在允许范围之内，控制系统才有实用价值，也就是所谓的准。所以说一个高质量的电液伺服系统在整个控制过程中应该是既稳又快又准。
