　　四柱液压机

　　四柱液压机是一种利用油泵输送液压油的静压力来加工金属、塑料、橡胶、木材、粉末等制品的机械设备。它常用于压制工艺和压制成形工艺，如：锻压、冲压、冷挤、校直、弯曲、翻边、薄板拉深、粉末冶金、压装等等。它的原理是利用帕斯卡定律制成的利用液体压强传动的机械，种类很多。当然，用途也根据需要是多种多样的。如按传递压强的液体种类来分，有油压机和水压机两大类。

　　设备简介

　　四柱液压机机械种类

　　四柱液压机又名油压机，是利用帕斯卡定律制成的利用液体压强传动的机械，种

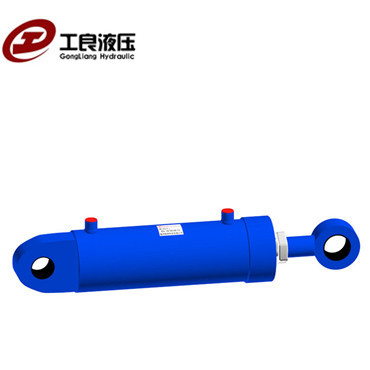

　　类很多。当然，用途也根据需要是多种多样的。如按传递压强的液体种类来分，有油压机和水压机两大类。水压机机产生的总压力较大，常用于锻造和冲压。锻造水压机又分为模锻水压机和自由锻水压机两种。模锻水压机要用模具，而自由锻水压机不用模具。我国制造的第一台万吨水压机就是自由锻造水压机。四柱液压机由主机及控制机构两大部分组成。液压机主机部分包括液压缸、横梁、立柱及充液装置等。动力机构由油箱、高压泵、控制系统、电动机、压力阀、方向阀等组成。该液压机适用于可塑性材料的压制工艺。如粉末制品成型、塑料制品成型、冷(热)挤压金属成型、薄板拉伸以及横压、弯压、翻透、校正等工艺。四柱液压机具有独立的动力机构和电器系统，采用按钮集中控制，可实现调整、手动及半自动三种操作方式。

　　设备特点

　　机器具有独立的动力机构和电气系统，采用按钮集中控制，可实现调整、手动及半自动三种工作方式：机器的工作压力、压制速度，空载快下行和减速的行程和范围，均可根据工艺需要进行调整，并能完成顶出工艺，可带顶出工艺、拉伸工艺三种工艺方式，每种工艺又为定压，定程两种工艺动作供选择，定压成型工艺在压制后具有顶出延时及自动回程。

　　独立的动力组织和电气系统，并选用按钮集中控制，可完成调整和半自动两种操作方法。它的挪动作业台由变频控制器驱动，其电气选用世界领先的PLC可编程控制器。经过对YH25—315D“T”形挪动作业台描绘制作的立异，有利于进步该系列液压机的自动化程度，进步出产功率，下降操作人员的劳动强度。

　　以液体作为介质来传递能量, 采用先进的子母缸液压回路,油温低,空行程速度均在10MM/秒以上, 工进速度20 MM/秒以下，设备待机,滑快上下移动时噪音均不超过75分贝，采用四柱三板式结构,活动板的垂直精度由四个精密导套控制,下工作面与上工作面任意点的平行精度达到0.08MM以下。

　　1. 减轻质量，节约材料。对于汽车发动机托架、散热器支架等典型零件，液压

　　成形件比冲压件减轻20%?40%，对于空心阶梯轴类零件，可以减轻40%?50%的重量。

　　2.减少零件和模具数量?降低模具费用。液压成形件通常只需要1套模具，而冲压件大多需要多套模具。液压成形的发动机托架零件由6个减少到1个，散热器支架零件由17个减少到10个。

　　3. 可减少后续机械加工和组装的焊接量。以散热器支架为例，散热面积增加43%，焊点由174个减少到20个?工序由13道减少到6道，生产率提高66%。

　　4. 提高强度与刚度，尤其是疲劳强度，如液压成形的散热器支架，其刚度在垂直方向可提高39%，水平方向可提高50%。

　　5. 降低生产成本。根据对已应用液压成形零件的统计分析，液压成形件的生产成本比冲压件平均降低15%?20%,模具费用降低20%~30%。

　　结构型式

　　按作用力的方向区分，液压机有立式和卧式两种。多数液压机为立式，挤压用液，结

　　构压机则多用卧式。按结构型式分，液压机有双柱、四柱、八柱、焊接框架和多层钢带缠绕框架等型式，中、小型立式液压机还有用C型架式的。C型架式液压机三面敞开，操作方便，但刚性差。冲压用的焊接框架式液压机刚性好，前后敞开但左右封闭。在上传动的立式四柱自由锻造液压机中,油缸固定在上梁中,柱塞与活动横梁刚性连接，活动横梁由立柱导向，在工作液的压强作用下上下移动。横梁上有可以前后移动的工作台。在活动横梁下和工作台面上分别安装上砧和下砧。工作力由上、下横梁和立柱组成的框架承受。采用泵-蓄能器驱动的大、中型的自由锻水压机常采用三个工作缸，以得到三级工作力。工作缸外还设有向上施加力的平衡缸和回程缸。

　　四柱液压机工作原理

　　四柱液压机的液压传动系统由动力机构、控制机构、执行机构、辅助机构和工作介质组成。动力机构通常采用油泵作为动力机构，一般为积式油泵。为了满足执行机构运动速度的要求，选用一个油泵或多个油泵。低压(油压小于2.5MP)用齿轮泵;中压(油压小于6.3MP)用叶片泵;高压(油压小于32.0MP)用柱塞泵。各种可塑性材料的压力加工和成形，如不锈钢板钢板的挤压、弯曲、拉伸及金属零件的冷压成形，同时亦可用于粉末制品、砂轮、胶木、树脂热固性制品的压制。
