　　液压站的分类及功能是什么?

发布日期：2019-10-23 00:00 来源：http://www.syglyg.com 点击：

　　液压站的分类及功能是什么?

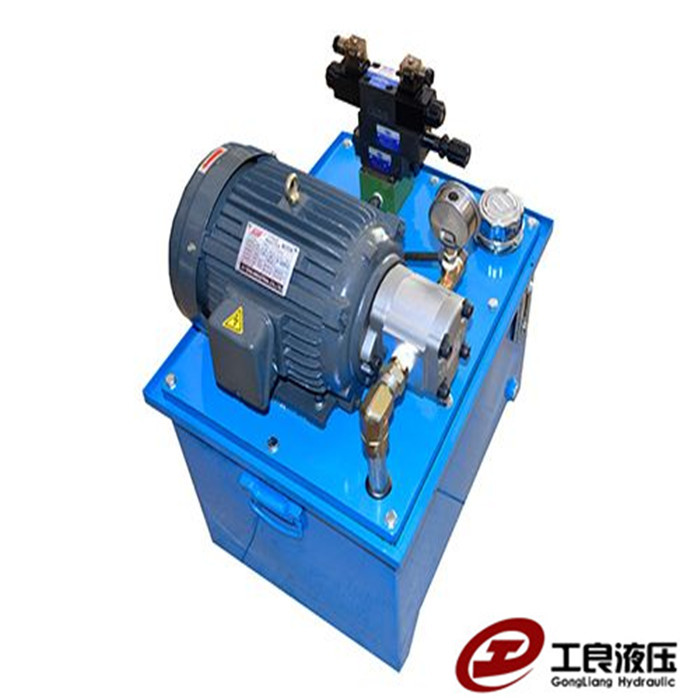

01 (32).jpg

　　液压站的结构形式，主要以泵装置的结构形式、安装位置及冷却方式来区分。

　　折叠结构安装

　　按泵装置的机构形式、安装位置可分为:

　　1)上置立式:泵装置立式安装在油箱盖板上，主要用于定量泵系统。

　　2)上置卧式:泵装置卧式安装在油箱盖板上，主要用于变量泵系统，以便于流量调节。

　　3)旁置式:泵装置卧式安装在油箱旁单独的基础上，旁置式可装备备用泵，主要用于油箱容量大250升，电机功率7.5千瓦以上的系统。

　　折叠冷却方式

　　1)自然冷却:靠油箱本身与空气热交换冷却，一般用于油箱容量小于250升的系统。

　　2)强迫冷却:采取冷却器进行强制冷却，一般用于油箱容量大于250升的系统。液压站以油箱的有效贮油量度及电机功率为主要技术参数。油箱容量共有18种规格(单位:升/L):25、40、63、100、160、250、400、630、800、1000、1250、1600、2000、2500、3200、4000、5000、6000本系列液压站根据用户要求及依据工况使用条件，可以做到:①按系统配置集成块，也可不带集成块;②可设置冷却器、加热器、蓄能器;③可设置电气控制装，也可不带电气控制装置.

　　折叠油箱形式

　　1)普通钢板:箱体采用5MM-6MM钢板焊接，面板采用10-12MM钢板，若开孔过多可适当加厚或增加加强筋。

　　2)不锈钢板:箱体选用304不锈钢板，厚度2-3MM，面板采用304不锈钢板厚度3-5MM，承重部位增加加强筋。

　　3)普通钢板油箱内部防锈处理较难实现，铁锈进入油循环系统会造成很多故障，采用全不锈钢设计的油箱则解决了这一业界难题。

　　折叠结构形式

　　1)活塞式

　　单活塞杆液压缸只有一端有活塞杆。如图所示是一种单活塞液压缸。其两端进出口油口A和B都可通压力油或回油，以实现双向运动，故称为双作用缸。

　　2)柱塞式

　　①柱塞式液压缸是一种单作用式液压缸，靠液压力只能实现一个方向的运动，柱塞回程要靠其它外力或柱塞的自重;

　　②柱塞只靠缸套支承而不与缸套接触，这样缸套极易加工，故适于做长行程液压缸;

　　③工作时柱塞总受压，因而它必须有足够的刚度;

　　④柱塞重量往往较大，水平放置时容易因自重而下垂，造成密封件和导向单边磨损，故其垂直使用更有利。
