　　液压设备

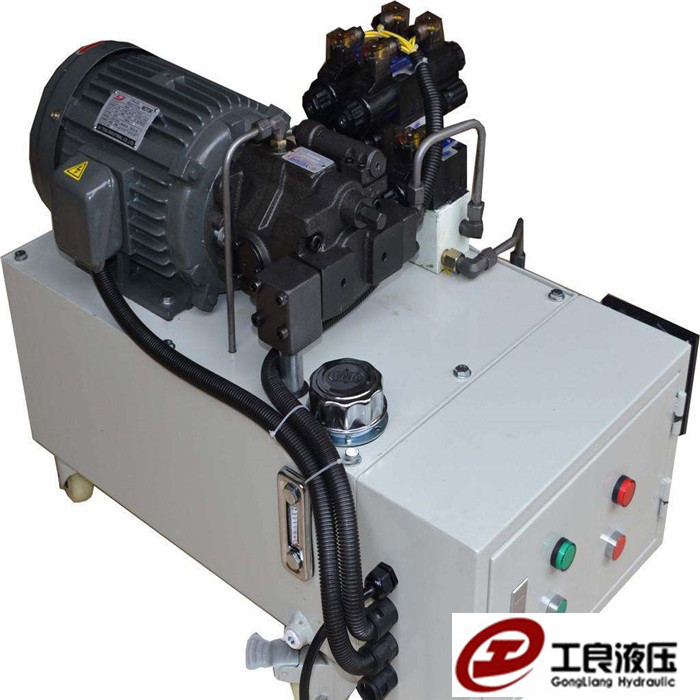

　　液压设备简介

　　此装置即液压设备，是液压系统的载体。一个完整的液压系统由五个部分组成，即动力元件、执行元件、控制元件、辅助元件和液压油。液压设备就是各部分的合体。液压设备其传动力量大，易于传递及配置，在工业、民用行业应用广泛。液压系统的执行元件液压缸和液压马达的作用是将液体的压力能转换为机械能，而获得需要的直线往复运动或回转运动。可以根据想要设计的动作，随意修改元件达到想要完成的工作。

　　工作介质

　　液压机所用的工作介质的作用不仅是传递压强，而且保证机器工作部件工作灵敏、可靠、寿命长和泄漏少。液压机对工作介质的基本要求是：①有适宜的流动性和低的可压缩性，以提高传动的效率;②能防锈蚀;③有好的润滑性能;④易于密封;⑤性能稳定，长期工作而不变质。液压机最初用水作为工作介质，以后改用在水中加入少量乳化油而成的乳化液，以增加润滑性和减少锈蚀。19世纪后期出现了以矿物油为工作介质的油压机。油有良好的润滑性、防腐蚀性和适度的粘性，有利于改善液压机的性能。20世纪下半叶出现了新型的水基乳化液，其乳化形态是“油包水”，而不是原来的“水包油”。“油包水”乳化液的外相为油，它的润滑性和防蚀性接近油，且含油量很少，不易燃烧。但水基乳化液价格较贵，限制了它的推广。

　　驱动系统

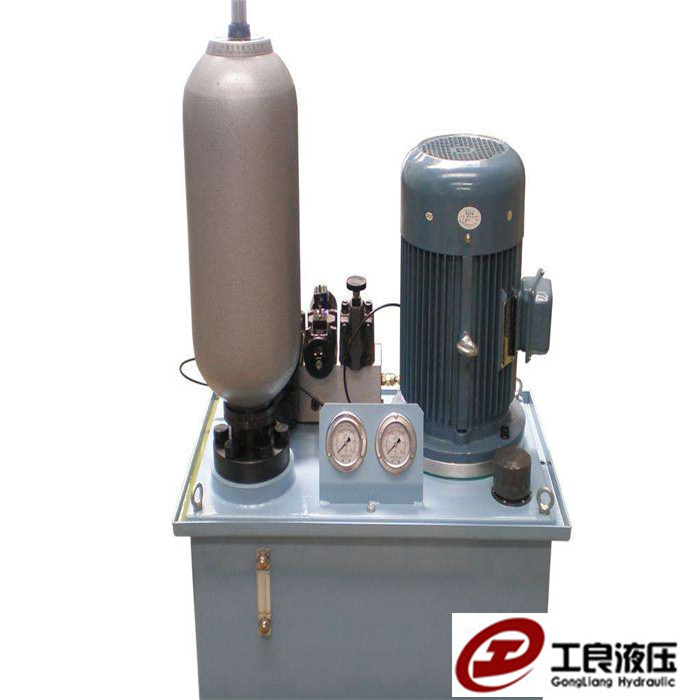

　　液压机的驱动系统主要有泵直接驱动和泵-蓄能器驱动两种型式。泵直接驱动这种驱动系统的泵向液压缸提供高压工作液体，配流阀用来改变供液方向，溢流阀用来调节系统的限定压强，同时起安全溢流作用。这种驱动系统环节少,结构简单,压强能按所需的工作力自动增减，减少了电能消耗，但须由液压机的最大工作力和最高工作速度来决定泵及其驱动电机的容量。这种型式的驱动系统多用于中小型液压机，也有用泵直接驱动的大型(如120000千牛)自由锻造水压机。　泵-蓄能器驱动在这种驱动系统中有一个或一组蓄能器。当泵所供给的高压工作液有余量时，由蓄能器储存;而当供给量不足于需要时，便由蓄能器补充供给。采用这种系统可以按高压工作液的平均用量选用泵和电动机的容量，但因为工作液的压强是恒定的，电能消耗量较大，并且系统的环节多，结构比较复杂。这种驱动系统多用于大型液压机，或者用一套驱动系统驱动数台液压机。

　　结构型式

　　特点

　　按作用力的方向区分，液压机有立式和卧式两种。多数液压机为立式，挤压用液压机　双柱液压机　本系列产品适用于各类零部件的压装、调弯整形、压印压痕、翻边、冲孔及小零件的浅拉伸;金属粉末制品的成型等加工工艺。采用电动控制，设有点动及半自动循环，可保压延时，并具有良好的滑块导向性，操作方便、易于维修、经济耐用。根据用户的需要可增设热工仪表、顶出缸、行程数显、计数等功能。

　　优势

　　与传统的冲压工艺相比，液压成形工艺在减轻重量、减少零件数量和模具数量、提高刚度与强度、降低生产成本等方面具有明显的技术和经济优势，在工业领域尤其是汽车工业中得到了越来越多的应用。　在汽车工业及航空、航天等领域，减轻结构质量以节约运行中的能量是人们长期追求的目标，也是先进制造技术发展的趋势之一。

　　液压成形(hydroforming)就是为实现结构轻量化的一种先进制造技术。

　　液压成形也被称为“内高压成形”，它的基本原理是以管材作为坯料，在管材内部施加超高压液体同时，对管坯的两端施加轴向推力，进行补料。在两种外力的共同作用下，管坯材料发生塑性变形，并最终与模具型腔内壁贴合，得到形状与精度均符合技术要求的中空零件。

　　工艺应用

　　应用范围

　　液压成形工艺在汽车、航空、航天和管道等行业有着广泛的应用，主要适用于：沿构件轴线变化的圆形、矩形或异型截面空心结构件，如汽车的排气系统异型管件;非圆截面空心框架，如发动机托架、仪表盘支架、车身框架(约占汽车质量的11%～15%);空心轴类件和复杂管件等。图2即为液压成形工艺应用于汽车工业中所制造出的一些典型零件。　液压成形工艺的适用材料包括碳钢、不锈钢、铝合金、铜合金及镍合金等，原则上适用于冷成形的材料均适用于液压成形工艺。主要针对汽车配件厂，电子厂，电器厂，热处理厂，车辆配件厂，齿轮厂，空调配件厂

　　分类

　　按照功能和用途可得分为：　粉末成型液压机汽车重梁液压机非金属专用液压机机械修理液压机炭素制品液压机麿料制品液压机陶瓷制品液压机

　　选装配置

　　主要功能(需选购部分工装)　防顶缸电子装置　压装大型变速器齿轮及轴　校正前桥　校正变形工件　拆装圆柱锥形轴承　吏换汽车离合器膜簧　压装轴承轱轴承外环　更换反作用杆橡胶总成　拆装各种紧配合零部件　换离合器片止动销缓冲簧　铆、切、投后桥盆齿铆钉　压装活塞销、转向节销及各种销套　主要部件采用45号整体铸钢并调质处理　工作台采用活动式心盘结构

　　优缺点

　　优点

　　1)可以无级调节速度

　　2)可以实现运转的距离控制

　　3)可以实现高压化，能以较小的体积获得较大的输出力

　　4)能够实现力、速度和方向等的自动控制

　　5)操作简单

　　缺点

　　1)油温的变化引起油的黏度变化，使传动效率

　　润滑发生变化，严重时使机器不能工作。

　　2) 油中混入脏物，油液污染，会使机器发生故障

　　3)漏油的问题很难彻底解决。
