超低薄型液压缸的工作原理及类型

　　超低薄型液压缸的工作原理及类型


　　液压缸是将液压能转变为机械能的、做直线往复运动(或摆动运动)的液压执行元件。它结构简单、工作可靠。用它来实现往复运动时，可免去减速装置，并且没有传动间隙，运动平稳，因此在各种机械的液压系统中得到广泛应用。

　　工作原理

　　电机带动油泵旋转，泵从油泵中吸油后打油，将机械能转化为液压油的压力能，液压油通过集成块(或阀组合)被液压阀实现了方向、压力 [1] 、流量调节后经外接管路传输到液压机械的油缸或油马达中，从而控制了液动机方向的变换、力量的大小及速度的快慢，推动各种液压机械做功。

　　液压站又称液压泵站，是独立的液压装置，它按驱动装置(主机)要求供油，并控制油流的方向、压力和流量，它适用于主机与液压装置可分离的各种液压机械下。用户购买后只要将液压站与主机上的执行机构(油缸和油马达)用油管相连，液压机械即可实现各种规定的动作、工作循环。

　　类型

　　1.活塞式

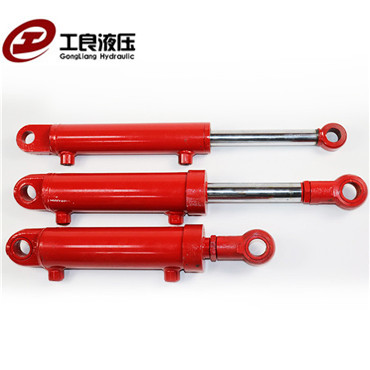

　　单活塞杆液压缸只有一端有活塞杆。如图所示是一种单活塞液压缸。其两端进出口油口A和B都可通压力油或回油，以实现双向运动，故称为双作用缸。

　　2.柱塞式

　　(1)它是一种单作用式液压缸，靠液压力只能实现一个方向的运动，柱塞回程要靠其它外力或柱塞的自重;

　　(2)柱塞只靠缸套支承而不与缸套接触，这样缸套极易加工，故适于做长行程液压缸;

　　(3)工作时柱塞总受压，因而它必须有足够的刚度;

　　(4)柱塞重量往往较大，水平放置时容易因自重而下垂，造成密封件和导向单边磨损，故其垂直使用更有利。

　　3.伸缩式

　　伸缩式液压缸具有二级或多级活塞，如图所示。伸缩式液压缸中活塞伸出的顺序式从大到小，而空载缩回的顺序则一般是从小到大。伸缩缸可实现较长的行程，而缩回时长度较短，结构较为紧凑。此种液压缸常用于工程机械和农业机械上。

　　4.摆动式

　　摆动式液压缸是输出扭矩并实现往复运动的执行元件，也称摆动式液压马达。有单叶片和双叶片两种形式。图中定子块固定在缸体上，而叶片和转子连接在一起。根据进油方向，叶片将带动转子作往复摆动。

　　5.直线与回转组合液压缸

　　即同步化或个性化的旋转和直线升举运动。当技术提高的时候，运动过程就会变得越来越自动化。
