换向阀的工作原理和主要性能

01 (24).jpg

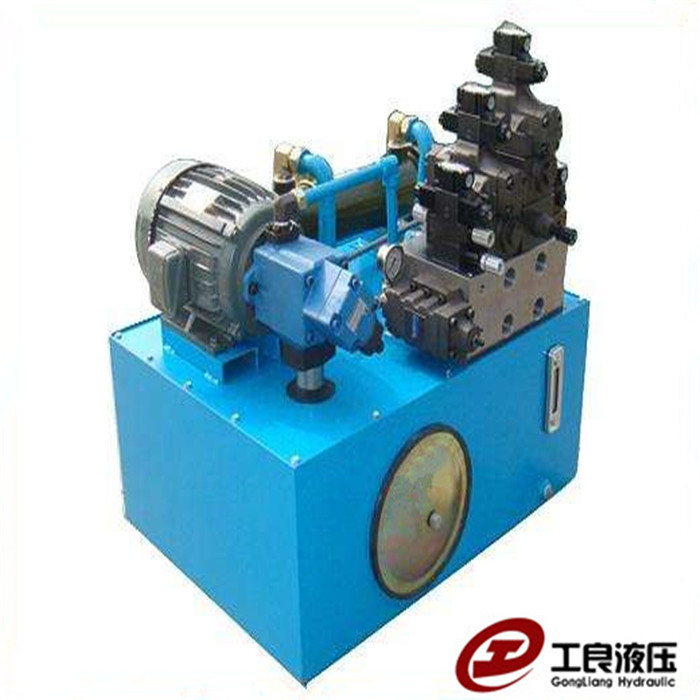

换向阀是具有两种以上流动形式和两个以上油口的方向控制阀。是实现液压油流的沟通、切断和换向，以及压力卸载和顺序动作控制的阀门。靠阀芯与阀体的相对运动的方向控制阀。有转阀式和滑阀式两种。按阀芯在阀体内停留的工作位置数分为二位、三位等;按与阀体相连的油路数分为二通、三通、四通和六通等;操作阀芯运动的方式有手动、机动、电动、液动、电液等型式。

工作原理

六通换向阀主要由阀体、密封组件、凸轮、阀杆、手柄和阀盖等零部件组成（图1）。阀门由手柄驱动，通过手柄带动阀杆与凸轮旋转，凸轮具有定位驱动与锁定密封组件的开启与关闭功能。手柄逆时针旋转，两组密封组件分别在凸轮的作

用下关闭下端的两个通道，上端的两个通道分别与管道装置的进口相通。反之，上端的两个通道关闭，下端两个通道与管道装置的进口相通，实现了不停车换向

（1）六通阀的阀体由隔板分成两腔，每腔都有3个通道，中间为进油口，两端为出油口。阀体为碳钢板焊结构，体积小，质量轻，结构紧凑，提高了材料的利用率，缩短了生产周期，降低了成本。密封面堆焊不锈钢，防锈耐腐蚀，密封面经过精加工后抛光研磨，表面粗糙度Ra≤0.8μm。

（2）六通阀有两组密封组件。每组密封组件（图2）由阀瓣、密封圈、调整块、调节螺钉、夹板和螺栓组成。阀瓣为碳钢板焊件，设有加强筋，即增加阀瓣强度又起导向作用，保证每组阀瓣间的同轴度。阀瓣上镶嵌聚氨脂橡胶圈，该材料具有耐油、耐磨损、性能稳定、密封良好和使用寿命长的特点。在凸轮的作用下，密封圈的球面与阀体密封面相接触产生挤压弹性变形，达到密封效果。调整块和调节螺钉在两组密封组件不能同步到位时可起调整作用，确保各通道密封性能同步到位。

（3）阀杆与阀体隔板和上阀盖间的轴向密封采用O形圈。

（4）阀体隔板及上阀盖轴孔部位镶有铜套，可减小与O形圈间的摩擦力矩，密封组件开启与关闭灵活，操作力矩小。

（5）上阀盖设有指示牌及限位螺钉，阀杆上安装指针，明确指示各通道的接通状况，易于操作。

主要性能

以电磁阀的项目为最多，它主要包括下面几项：

1.工作可靠性

指电磁铁通电后能否可靠地换向，而断电后能否可靠地复位。电磁阀也只有在一定的流量和压力范围内才能正常工作。这个工作范围的极限称为换向界限。

2.压力损失

由于电磁阀的开口很小，故液流流过阀口时产生较大的压力损失。

3.内泄漏量

在各个不同的工作位置，在规定的工作压力下，从高压腔漏到低压腔的泄漏量为内泄漏量。过大的内泄漏量不仅会降低系统的效率，引起过热，而且还会影响执行机构的正常工作。

4.换向和复位时间
