液压站的工作原理是什么？

发布日期：2019-06-21 00:00 来源：http://www.syglyg.com 点击：

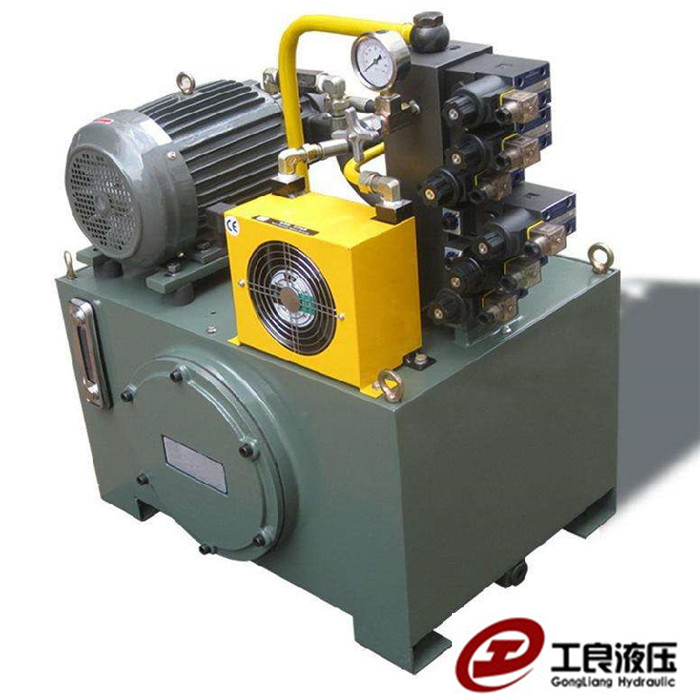

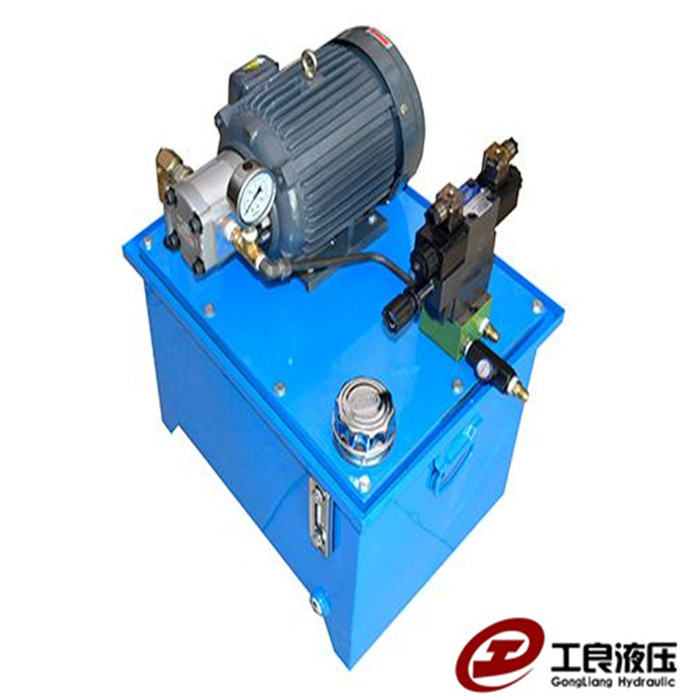

　　液压站是液压控制系统中的重要的液压控制单元单元, 液压站主要由柱塞泵、冷却泵系统、过滤器、两位两通换向阀、电磁溢流阀、压力表、压力传感器、节流阀、单向截止阀、溢流阀、恒温器、加热器、手动球阀、盘型闸、蓄能器、远程温控器、比例调节阀、截止阀、油位继电器等组成。


　　液压站的工作原理

　　液压泵由一个带过载保护的轴塞式变量泵和单速马达组成,轴塞式变量泵用来给液压控制元件提供压力。当松闸时,蓄能器达到最大压力( Pmax = 14.5 MPa) 。松闸完成以后,液压泵仅需要提供补偿系统能量的损失压力。变量液压泵自动降低流量输出, ,维持系统压力为Pmax。ABB液压站为了能达到恒减速制动,满足制动要求,各阀的压力按照要求值进行设定。

　　液压系统阀的压力值按照设定后,控制系统通过一个信号控制器给出各种指令,实现连续、光滑的松、施闸。在自动条件下的工作过程如下:当主松闸命令给出时,通过激活控制阀和比例调节阀使工作油压将上升到8.5 MPa;通过增加比例调节阀的控制电压,让油压短时间内上升到11MPa,压力能被减少到一合适的值进行预松闸;当主松闸命令发出一定时间后,通过激活控制阀使油压上升到最大,让闸完全敞开;当罐笼刚到达停车位置时,通过释放控制阀使压力下降到11MPa,工作闸进行预贴闸;在停车位置主松闸命令消失时,通过减少比例调节阀的电压使压力减少到8.5MPa;油压减少到6.5MPa后,延时一定时间后,通过短时间释放控制阀使油压减少到设定水平(安全电路跳闸时最大允许油压) ;两通道控制中的第一个施闸命令到时,比例调节阀被完全释放,油压将保持在一较低压力;两通道控制中的第二个施闸命令到时,阀释放,闸压力逐渐减少到零,此时阀又被激活。液压阀的顺序动作,构成了液压系统自动条件下的下压力- 时间曲线 ,以满足提升系统自动条件下的恒减速制动要求。
