上置卧式液压站工作原理

上置卧式液压站工作原理

液压站是液压系统中的核心部件，它通过提供液压能源来驱动液压执行元件，实现机械设备的运动。上置卧式液压站是一种常见的液压站类型，本文将详细介绍其工作原理，以帮助从业者解决问题。

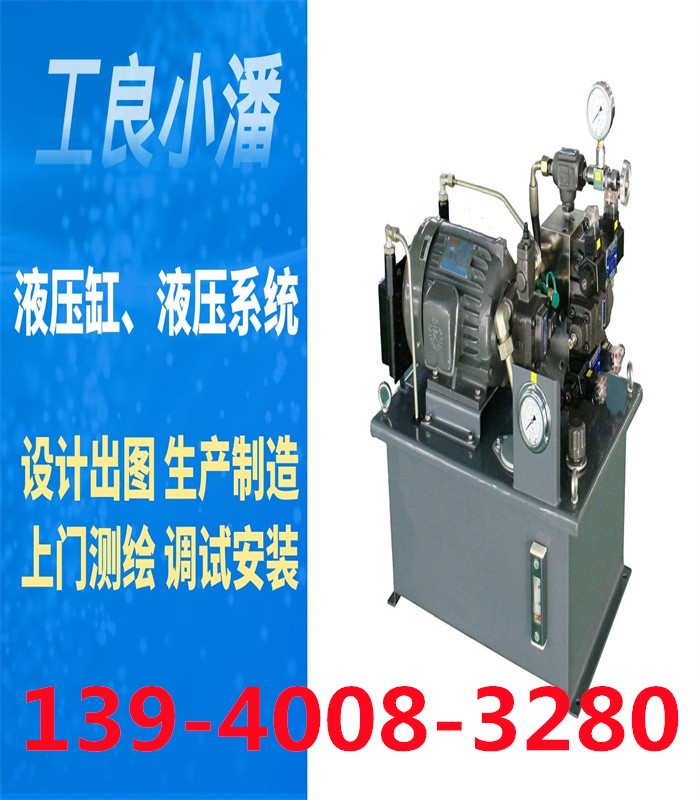

1 (164).jpg

一、液压站的组成

上置卧式液压站主要由液压泵、电动机、油箱、油滤器、油箱加热器、液压阀组、液压油管路等组成。其中，液压泵负责将机械能转化为液压能，电动机提供动力驱动液压泵工作，油箱用于储存液压油，油滤器用于过滤液压油中的杂质，油箱加热器用于保持液压油的工作温度，液压阀组用于控制液压系统的工作。

二、上置卧式液压站的工作原理

上置卧式液压站的工作原理可以分为以下几个步骤：

1. 电动机启动

当电动机启动时，通过联轴器将动力传递给液压泵，使其开始工作。液压泵的工作原理是通过旋转叶片或柱塞等方式，将机械能转化为液压能，从而产生液压油的流动。

2. 液压油的吸入

液压泵在工作时，通过吸入管道将液压油从油箱中吸入，然后通过油滤器进行过滤，去除其中的杂质，确保液压油的清洁度。

3. 液压油的压力增加

经过过滤的液压油进入液压泵的工作腔，随着液压泵的工作，液压油的压力逐渐增加。液压泵的输出压力可以通过调节液压泵的排量或调节阀来控制。

4. 液压油的供给

经过增压的液压油通过液压阀组，根据系统的需求，分配给液压执行元件，如液压缸或液压马达等。液压阀组可以根据系统的要求，通过控制液压油的流动方向、流量和压力等参数，实现对液压系统的精确控制。

5. 液压油的回油

液压执行元件在工作过程中，将液压油推动到工作位置，完成相应的工作任务。在液压执行元件工作结束后，液压油通过回油管路返回液压站的油箱中，以便进行下一次的循环使用。

三、上置卧式液压站的优势

上置卧式液压站相比其他类型的液压站，具有以下几个优势：

1. 结构紧凑

上置卧式液压站的设计结构紧凑，占地面积小，适用于空间有限的场所。

2. 维护方便

上置卧式液压站的各个组件布局合理，易于维护和检修，减少了维护人员的工作难度。

3. 运行稳定

上置卧式液压站的液压泵和电动机采用直联方式，传动效率高，运行稳定可靠。

4. 噪音低

上置卧式液压站的液压泵和电动机采用隔音措施，降低了噪音的产生，提高了工作环境的舒适性。

四、总结

上置卧式液压站是一种常见的液压站类型，它通过液压泵将机械能转化为液压能，驱动液压执行元件实现机械设备的运动。上置卧式液压站具有结构紧凑、维护方便、运行稳定和噪音低等优势。从业者在使用上置卧式液压站时，应了解其工作原理，以便更好地进行维护和操作。

{工良液压技术部整理，转发请标明出处}
